单光纤准直器

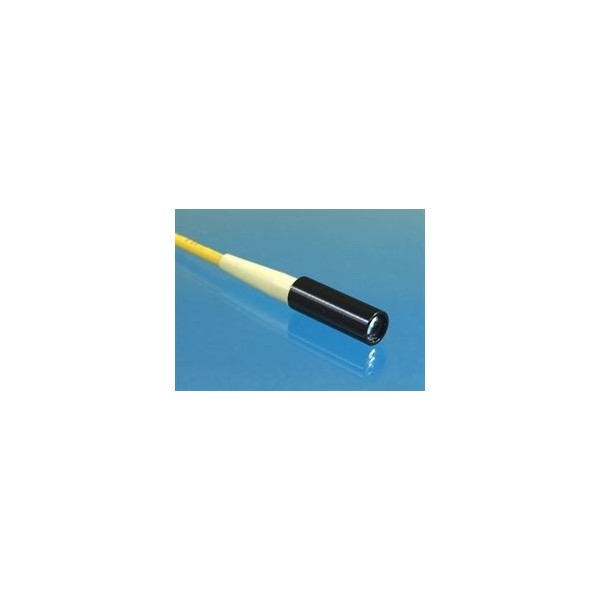

单模光纤准直器

型号:SMCOL1064

产品介绍:

     本公司提供全系列的单模光纤准直器,产品具有低的背向反射,用来准直出纤光束达到想要的光束直径,广泛应用于激光二极管,光电二极管探测器,声光调制器等光学器件相配合的系统中. 光纤准直器可以成对使用,用来把光耦合进/出其他光学器件.因此,他们是其他器件光纤耦合封装的理想器件

     光纤准直器的准直光束直径(Collimated Beam Diameter,简称BD)和全发散角(Full Divergence Angle,简称DA),与透镜的焦距长度(f),光纤的纤芯直径(a),以及光纤的数值孔径(NA)有关.公式如下:

BD(mm) = 2 x f(mm) x NA; DA(mrad)=a(um) / f(mm)

NA: 光纤的数值孔径; a: 光纤的芯径; BD: 光束直径; DA: 发散角度; f: 透镜的焦距

产品特点:

• 各种工作波长可选

• 各种光束直径选择

• 多种透镜可选.

• 尾纤型/Receptacle型可选

• 低插入损耗,低回波反射

• 高功率工作

应用领域:

• 光学器件封装单模输出

• 光源-单模光纤耦合

• 单模光纤-光电二极管耦合

• 究其他领域

   1064 nm光纤准直器是在光纤光学元件的基本元素，如隔振器和波分复用。它具有低的插入和高的回波损耗。独特的加工工艺和高质量的氩气涂层使得准直器可以处理高功率

Model: SMCOL1064

1064nm SM fiber collimator ( single fiber, 1m bare fiber)

*IL is 0.5 dB higher, RL is 5 dB lower for each connector added.

技术指标说明:

• 用户可以指定180nm~2000nm波长范围内的各种波长,例如: 488nm; 532nm; 633nm, 780nm; 820nm; 850nm; 980nm; 1053nm; 1064nm; 1083nm; 1310nm; 1480nm; 1550nm等.
• 用户可以要求达到的回波反射的指标.其中60dB的回波反射指标只针对1310nm和1550nm波长.
• 用户根据自己的要求定购需要达到的光束直径值,不同的光束直径需要不同的透镜来实现,具体要求,请联系本公司的销售人员,他们会为您选择合适的透镜.
• Receptacle型单模准直器的标准配置为FC/PC型单模适配器接口,使用中需要和FC/PC型,或者FC/UPC型单模连接器的单模跳线或者尾纤相连接.

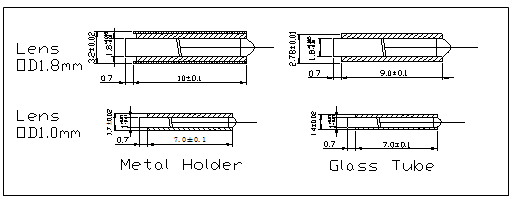

封装尺寸：

订货信息:
