皮秒脉冲二极管激光器

皮秒脉冲二极管激光器

皮秒脉冲二极管激光器(Picosecond pulse diode laser)

品牌:   ALPHALAS

型号:   PICOPOWE-LD

PICOPOWER™-LD系列带驱动器的皮秒脉冲二极管激光器

有效工作波长标准:375,405,450,488,635,670,785,976,1030,1064,1300,1550nm, 也可以定制其他特殊波长激光器

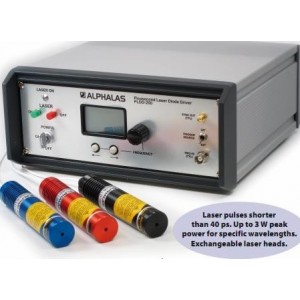

Fig1.皮秒激光器

产品特点:

1.脉宽于40ps

2.特殊波长可高到3W的峰值功率

3.独有的高频设计最短和最高峰值功率的激光二极管脉冲

4.空间滤波器的平行输出

5.可替换具有大范围的波长的激光头

6.专利的激光二极管驱动器产生的皮秒高电流脉冲

7.内置数字显示滤波器的频率发生器可把频率从0.1Hz调整到20MHz(可选40MHz、80MHz)

8.外部的TTL触发功能和同步TTL输出

9.可选光纤耦合配置

应用范围:

1.      荧光寿命测量

2.      泵浦探测实验

3.      光探测器和光电子响应时间测量

4.      光通讯测试

5.      光时域反射计(OTDR)

6.      光纤激光器光源

7.      光学层析成像



皮秒脉冲激光二极管性能:

波长(nm)

脉宽(ps)

平均功率 @20 MHz /@40MHz1

峰值功率(mW)

光束发散角(mrad)

注释

375

<60

0.2/0.4

250

1.3



405

<40

0.5/1.0

750

1.2

峰值功率可以达到3W

450

<60

0.4/0.8

450

1.2



488

<60

0.25/0.5

250

1.4



635

<60

0.2/0.4

200

n/a

光纤耦合

670

<60

0.5/1.0

450

1.3



785

<60

0.2/0.4

200

0.5



976

<80

0.5/1.0

500

n/a



1030

<60

0.5/1.0

250

1.5



1064

<50

0.5/1.0

300

1.5

2)

1300

<40

0.5/1.0

250

n/a

光纤耦合

1550

<40

0.5/1.0

250

n/a

光纤耦合

1更高的平均功率可以产生更长的脉宽

2单频和光纤耦合可用于放大器光源。波长公差为1%。光斑模式是TEM00偏椭圆。激光为典型的1M,最大值为3B(取决于波长)。

激光头机械指标:

尺寸(Ø × D)

Ø25×125mm

可定制特殊外形

操作温度

15°Cto35°C(59°Fto95°F)



重量

120g





皮秒激光二极管驱动器:PLDD-100-40

技术参数

规格

注释

机械方面

尺寸(W×H×D)

235×110×280 mm

原厂规格和顾客特殊要求均可满足

操作温度

15°Cto35°C(59°Fto95°F)



重量

2.6kg



电子方面

频率发生器

数字显示示波器

8位显示器

频率范围/

0.2Hz-20MHz

最大频率可选择40MHz和80MHz或者定制最大频率

外部触发脉冲输入

最大20MHz

应用前沿的TTL信号

一般化技术参数

电压/电流要求

100V AC/0.2A

230V AC/0.1A

12V DC电压

消耗功率

最大30W



可定制满足用户特殊参数要求
