太赫兹分束镜
太赫兹分束镜(THz Spectral Splitters)
型号:THz Spectral Splitters |
品牌: Tydex |
分类:太赫兹元件 |
参考报价: N/A |
产地:俄罗斯 |
样本:太赫兹分束镜 |
太赫兹分束镜(THz Spectral Splitters)
型号:THz Spectral Splitters |
品牌: Tydex |
分类:太赫兹元件 |
参考报价: N/A |
产地:俄罗斯 |
样本:太赫兹分束镜 |
太赫兹分束镜(THz Spectral Splitters)
Tydex提供两种规格的THz分束镜:
NIR-THz spectral splitter is used for separation of pump radiation (centered in the wavelength range 790-800 nm) from THz radiation in Ti:Sapphire laser and MIR-THz spectral splitter – for separation of pump radiation (9.6 μm and 10.6 μm) from THz radiation in THz laser optically pumped by CO2 -laser.
单通分束镜:用于辐射只通过分光镜一次的光学方案

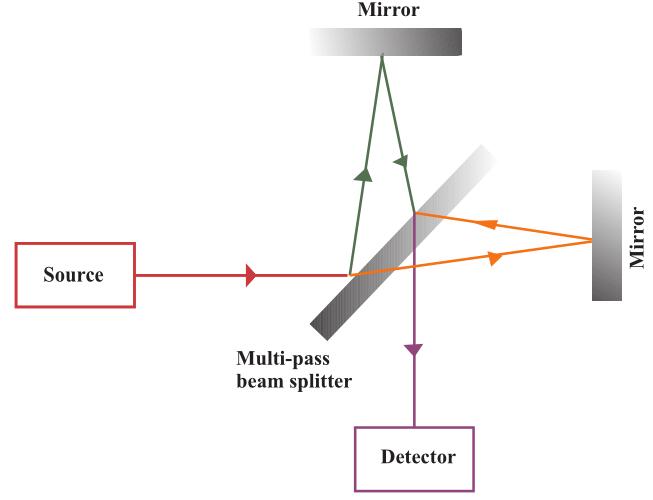

多通分束镜:用于干涉仪方案,光束需要多次通过分光镜
参数规格:
型号 |
单通分束镜 |
多通分束镜 |
材料 |
HRFZ-Si |
|
厚度公差 |
± 0.1 |
± 0.01 |
平行度 |
arc.sec 3 |
arc.sec 5 |
表面精确度 |
±0.01mm偏离理想平面 |
1λ偏差,λ@633nm |
THz分光镜的材质是HRFZ-Si,这些分光镜在没有任何镀膜时可对很广的波长范围提供透射/反射比大约54/46(%)。
典型的反射率、透射率曲线如图所示:
图1、2反射和透射近红外太赫兹光谱分束镜
(两种类型的基板)。
图3、4的反射和传输红外THz光谱分束镜
