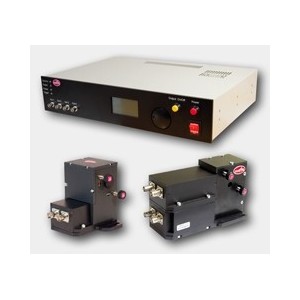

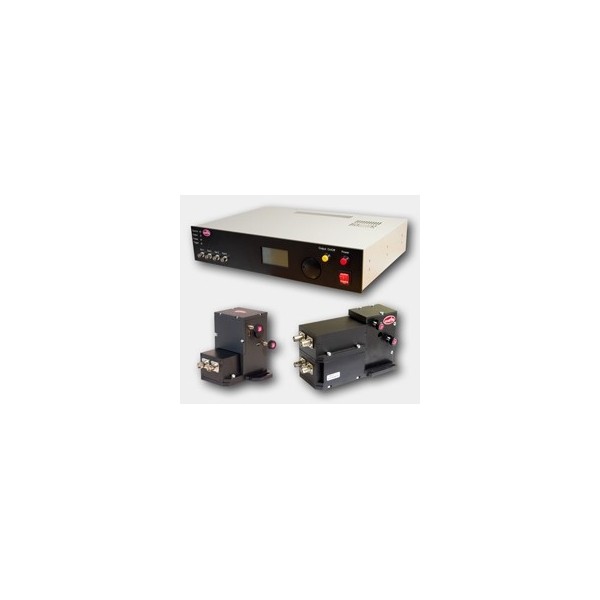

脉冲拾取器
脉冲拾取器
型号:OG系列 |
品牌: AVESTA |
分类:激光配件 |
参考报价: N/A |
产地:俄罗斯 |
样本: 暂无 |
脉冲拾取器
特点:
l 单次提取率100kHz
l HV脉冲宽度3至1250ns
l 波长范围:250-2100nm
l 可调节振幅达12kV
l HV脉冲可调节延迟
l 上升时间快,≤1ns
l 抖动小<200ps
l 光学序列或外部TTL信号进行同步
l 内置光纤输入的光电探测器用于光学序列同步
l 内部/外部触发
l 内置两个分频器
l 外部或内部信号突发模式工作
l 单个控制器可驱动3个普克尔盒
l 四个独立延迟通道,0…4ms(可达800ms)
l 所有通道附加1ms群延迟
l 可编程输出端提供控制器的所有内部信号
l USB控制,LabView驱动
应用:
l 飞秒或皮秒脉冲序列中选择单个脉冲或多个脉冲
l 降低功率放大器的脉冲重复频率
l 脉冲提取以提高对比
l 再生放大器中脉冲注入或排除
l 同步和触发外接仪器
l 基本型OG8/1系统包括
l OG脉冲提取器,带有HV驱动
l 19"控制,同步和电源模块,带有USB
l 两个格兰棱镜,装有镜架和立柱
l 1.5m光缆,用于内置光电探测器
|
OG8/1 |
OG8/10 |
OG8/25 |
OG8/50 |
OG55/1 |
OG88/1 |
OG8/1-F |
OG12/1 |
OG12/10 |
||||||
普克尔盒电压1),可调节 |
5…8kV |
5…8kV |
3…5kv |
5…8kv |
5…8kv |
||
7…12kV |
|||||||
ARC |
OG8为750-850nm,OG12/OG55为1000-1100nm,可按要求提供其它范围和波段 |
||||||
EO晶体 |
DKDP |
BBO |
DKDP |
||||
通光孔径 |
标准5mm(按要求提供20mm) |
3.5mm |
5mm |
||||
峰值振幅10%的HV脉冲宽度 |
<10ns,钟形 |
15…1250ns可调节,方波 |
<3ns |
||||
上升时间 |
<4ns |
<10ns |
<700ps |
||||
下降时间 |
<4ns |
<10ns |
<2ns |
||||
输出重复频率2) |
0…1kHz |
0…10kHz |
0…25kHz |
0…50kHz |
0…1kHz |
0…1kHz |
|
高电压驱动响应时间 |
<180ns(触发脉冲和高电压脉冲间的延迟固定) |
||||||
光学系统典型透过率 |
半波型>85%;1/4波型>80% |
||||||
无偏振片的普克尔盒透过率>98% |
|||||||
时序稳定性(抖动) |
<200ps |
||||||
触发 |
内部或外部(见控制和电源部分规格) |
||||||
同步RF信号 |
光(提供内置光纤耦合光电探测器)或电 |
||||||
输入光序列重复频率 |
2…150MHz和1Hz…2MHz3) |
||||||
可调节延迟 |
0…4ms(按要求提供0…800ms) |
||||||
对比率 |
>103:1 |
1)普克尔盒的电压决定了系统工作波长。因此简单的半波型中,kV的电压振幅对应几百nm的波长,比如,如果需要需要800nm的系统,那么需要~8kV,1064nm-10kV。这样可以根据需要确定ARC
2)光序列重复频率首先使用1/16/256/4096预分频器分开,接着用2到65535的一个整数分开得到需要的输出频率。仪器也提供突发模式和单次模式。也提供额外的外部TTL触发连接,用于控制输出脉冲频率。更多详细内容见CU规格
3)输入序列重复频率1Hz…2MHz的正确运行,仅限于外部信号触发。外部触发信号必须领先光脉冲0.25-3ms,必须严格锁定在光序列上,抖动小于200ps
4)OG8/25和OG88/1的热耗散约为25W,OG8/50约为50W
可选仪器:
OG8(12)/1(10)-2 2通道系统使用两个HV脉冲分开单个普克尔盒。改善固态飞秒放大器中的注入和排除。
OG8/100 可达100kHz重复频率,需要外部水冷(100kHz热耗散功率约为80W)
OG55/20 可达20kHz重复频率,需要外部水冷(20kHz热耗散功率约为40W)
