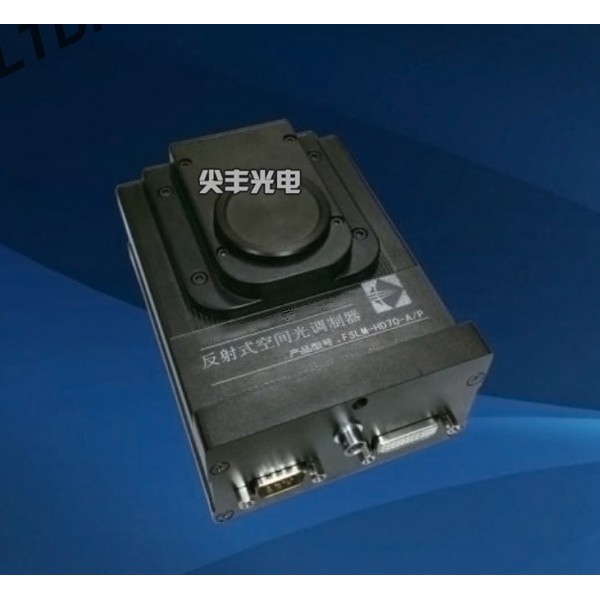

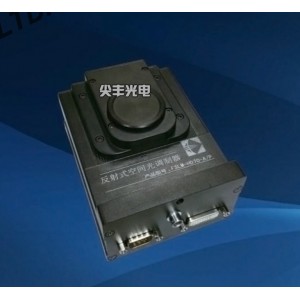

低温型LCOS空间光调制器
低温型LCOS空间光调制器
尖丰光电为满足客户提出的大显示面积,小像元,高分辨率,小体积的要求,自助开发研制了拼接式目标图像仿真模块,该模块技术成熟,性能可靠。本方案主要是将两片分辨率为1920*1080的LCOS液晶光阀,通过偏振分光棱镜实现无缝拼接,实现等效像素点阵为1920*2160的高分辨率液晶光阀,该技术是通过一个信号输入口驱动两片LCOS光阀可以实现两片无色差,高对比度,小型化。获得客户的好评。
低温型LCOS空间光调制器
尖丰光电为满足客户提出的大显示面积,小像元,高分辨率,小体积的要求,自助开发研制了拼接式目标图像仿真模块,该模块技术成熟,性能可靠。本方案主要是将两片分辨率为1920*1080的LCOS液晶光阀,通过偏振分光棱镜实现无缝拼接,实现等效像素点阵为1920*2160的高分辨率液晶光阀,该技术是通过一个信号输入口驱动两片LCOS光阀可以实现两片无色差,高对比度,小型化。获得客户的好评。
低温型LCOS空间光调制器
尖丰光电为满足客户提出的大显示面积,小像元,高分辨率,小体积的要求,自助开发研制了拼接式目标图像仿真模块,该模块技术成熟,性能可靠。本方案主要是将两片分辨率为1920*1080的LCOS液晶光阀,通过偏振分光棱镜实现无缝拼接,实现等效像素点阵为1920*2160的高分辨率液晶光阀,该技术是通过一个信号输入口驱动两片LCOS光阀可以实现两片无色差,高对比度,小型化。获得客户的好评。
产品技术指标:
型号 |
RSLM-HD70-A/P |
调制类型 |
振幅兼相位 |
液晶类型 |
反射式 |
灰度等级 |
8位,256阶 |
像素 |
1920*1080 |
像元 |
8.0μm |
相面尺寸 |
15.26mm×8.64m |
相位范围 |
1.2π(532nm) |
对比度 |
>2000:1 |
填充因子 |
>87% |
帧频 |
60Hz |
使用温度 |
-40°C to 55°C |
衍射效率 |
75% 550nm |
最大光强 |
2w/cm2 |
光谱范围 |
420nm-1100nm |
数据接口 |
DVI |
此款产品,我们团队解决了液晶光阀在低温环境不能正常工作的难题,在-40°C到55°C范围内工作正常,获得用户好评。
