Tydex太赫兹光束分光片

http://www.aoetech.com/59-192-thickbox/tydex.jpg

Tydex太赫兹光束分光片（THz Beam Splitters）

品牌：俄罗斯Tydex

1. 单通分光片，用在光波一次通过分光片的情况下。

单通THZ分光片材料的参数指标和HRFZ-Si窗口镜一样。事实上，平板HRFZ-Si窗口镜可以用作单通分光片。

2. 多通分光片，用在光波需要多次通过分光片的情况下。

多通分光片通常用在干涉仪中，和单通分光片一样，要求高的制作精度。

产品简介
技术文档

Tydex太赫兹光束分光片（THz Beam Splitters）

品牌：俄罗斯Tydex

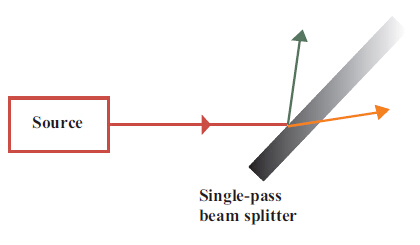

1. 单通分光片，用在光波一次通过分光片的情况下。

单通THZ分光片材料的参数指标和HRFZ-Si窗口镜一样。事实上，平板HRFZ-Si窗口镜可以用作单通分光片。

参数：

材料	HRFZ-Si
类型	plano-plano
最大尺寸, mm	150
直径公差/横切公差,mm	+0.0 / -0.1
厚度公差, mm	+/-0.1
通光口径, %	>=90
平行度. min	3
表面质量(两面抛光度), scr/dig	60/40
表面精度, mm	+/-0.01 背离理想平板

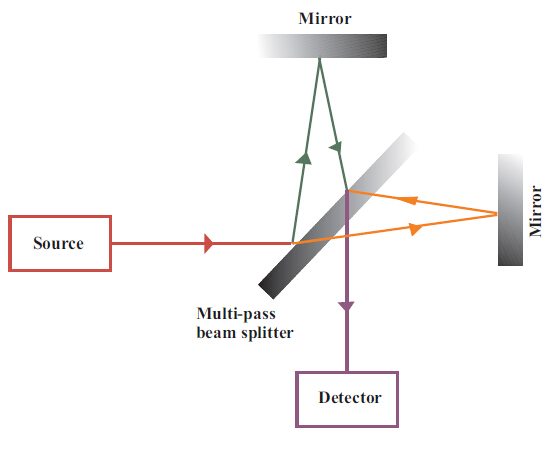

2. 多通分光片，用在光波需要多次通过分光片的情况下。

多通分光片通常用在干涉仪中，和单通分光片一样，要求高的制作精度。

Tydex太赫兹光束分光片

型号：

材料	HRFZ-Si
类型	plano-plano
最大尺寸, mm	to 150
直径公差/横切公差,mm	+0.0 / -0.1
厚度公差, mm	+/-0.01
通光口径, %	>=90
平行度. min	5
表面质量(两面抛光度), scr/dig	60/40
表面精度, mmλ@633 nm	1

Tydex太赫兹光束分光片

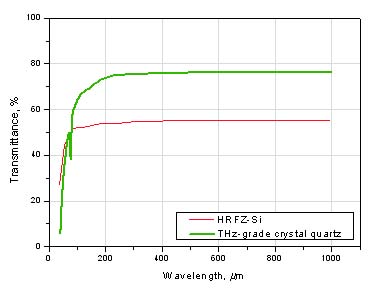

制作THz分光片的材料是HRFZ-Si。这些分光片没有镀膜，但是在宽的波段范围内都可以提供提供透射和反射比约为54/46 (%)。反射和透射曲线如下所示：

Tydex太赫兹光束分光片

Tydex提供光谱分光片应用于需要从THZ波中把NIR和MIR波滤除，而又不影响THZ波透过率的领域中。

NIR-THz光谱分光片主要用来把钛宝石激光器中泵浦光（790-800 nm）和THZ波分开；MIR-THZ光谱分光片主要用来在CO2激光中把泵浦光(9.6μm和10.6μm) 和THZ波分开。

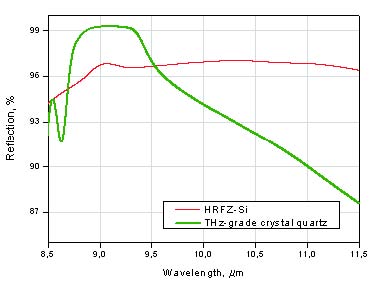

反射和透射率曲线如下：

Tydex太赫兹光束分光片

Tydex太赫兹光束分光片

Tydex太赫兹光束分光片

Tydex太赫兹光束分光片

Tydex太赫兹光束分光片

Fig. 1, 2 Reflection and transmission of NIR-THz spectral splitter (two types of substrate).

Fig.3, 4 Reflection and transmission of MIR-THz spectral s
