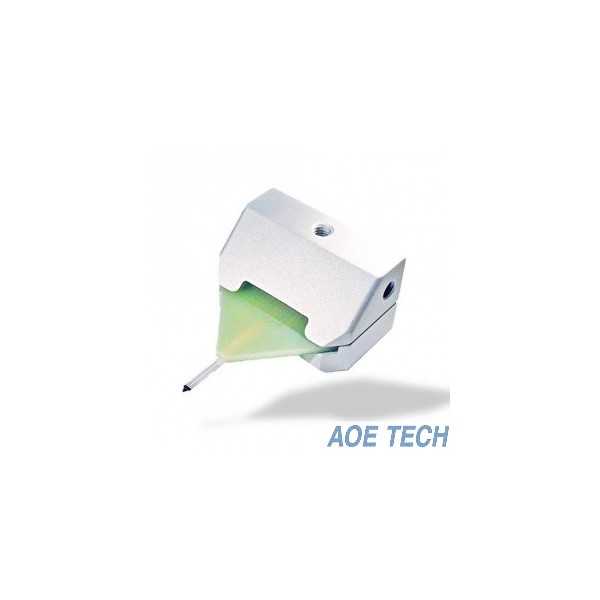

TeraSpike THz近场探针 微区探针 TD-800-X

TeraSpike THz近场探针 微区探针(TeraSpike microprobe series)

品牌:Protemics

型号:TeraSpike TD-800-X

TeraSpike THz近场探针 微区探针(TeraSpike microprobe series)

品牌:Protemics

型号:TeraSpike TD-800-X

     TeraSpike是新一代的微探针,用于太赫兹频率范围内电场的光电导检测。基于客户的反馈和不断增长的应用驱动的需求,我们对近场探针进行了彻底的重新设计并且开发成功。新的探针是一款多用途表面近场电场探测器,适用于太赫兹波长范围内,具有前所未有的性能,可靠并且可适应。它可以完美地集成到太赫兹时域系统,在860 nm以下光激发,这是最高性价比的解决方案,将您的系统变成功能强大的高分辨率近场太赫兹系统。

产品特点:

l   市场上最小的THz探针

l   专利设计

l   空间分辨率可达3um

l   探测频率范围:0-4THz

l   适用于所有基于激光的THz系统

l   安装可兼容标准的光机械组建

l   典型激发光强度1-15mW(1-5uJ/cm2

l   集成过载保护电路

应用:

l   太赫兹研究:超材料,等离子体,石墨烯,波导

l   高分辨率太赫兹近场成像

l   非接触式薄膜电阻半导体成像

l   MMIC器件特性分析

l   无损检测芯片

l   时域反射计(TDR)

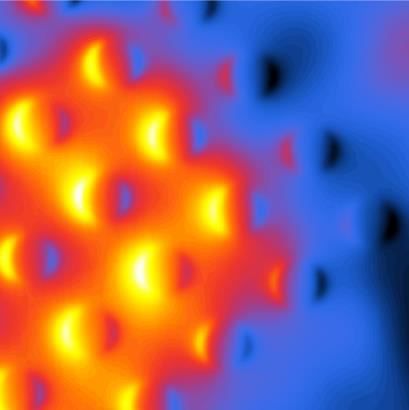

测量脉冲激发的THz超物质表面的近场图像

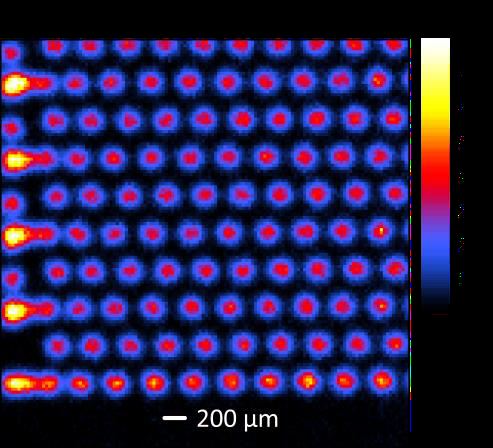

测量激光刻蚀多晶硅晶圆的薄层导电率图像

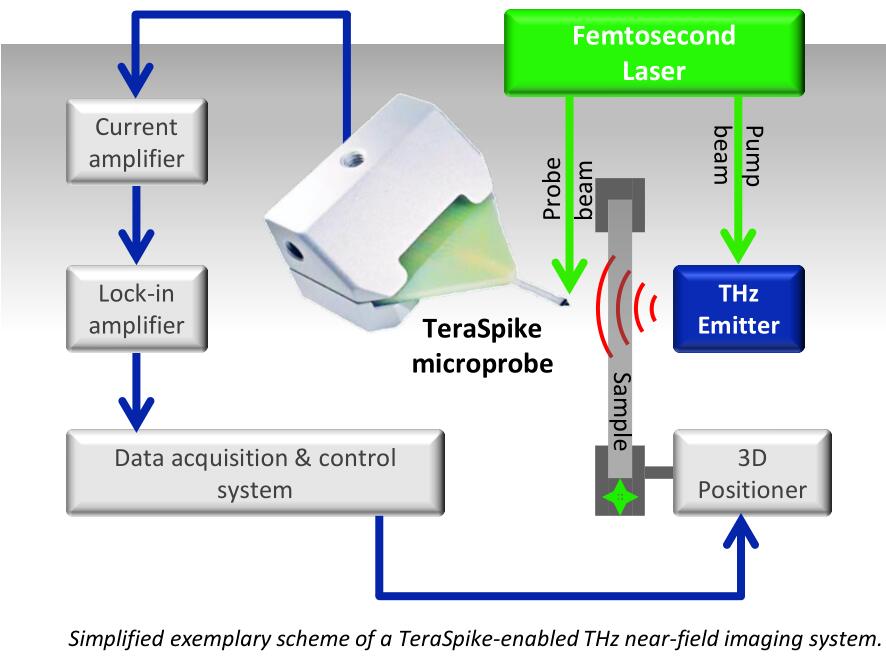

基于飞秒激光的THz系统



THz探针典型参数

TeraSpike TD-800-X-

HR

HRS

Max. spatial resolution

3 μm

20 μm

PC gap size

1.5 μm

2 μm

Dark current @ 1 V Bias

< 0.5 nA

< 0.5 nA

Photocurrent (*)

> 1 μA

> 0.6 μA

Excitation wavelength

700 .. 860 nm

Avg. excitation power

0.1 .. 4 mW

Connection type

SMP
