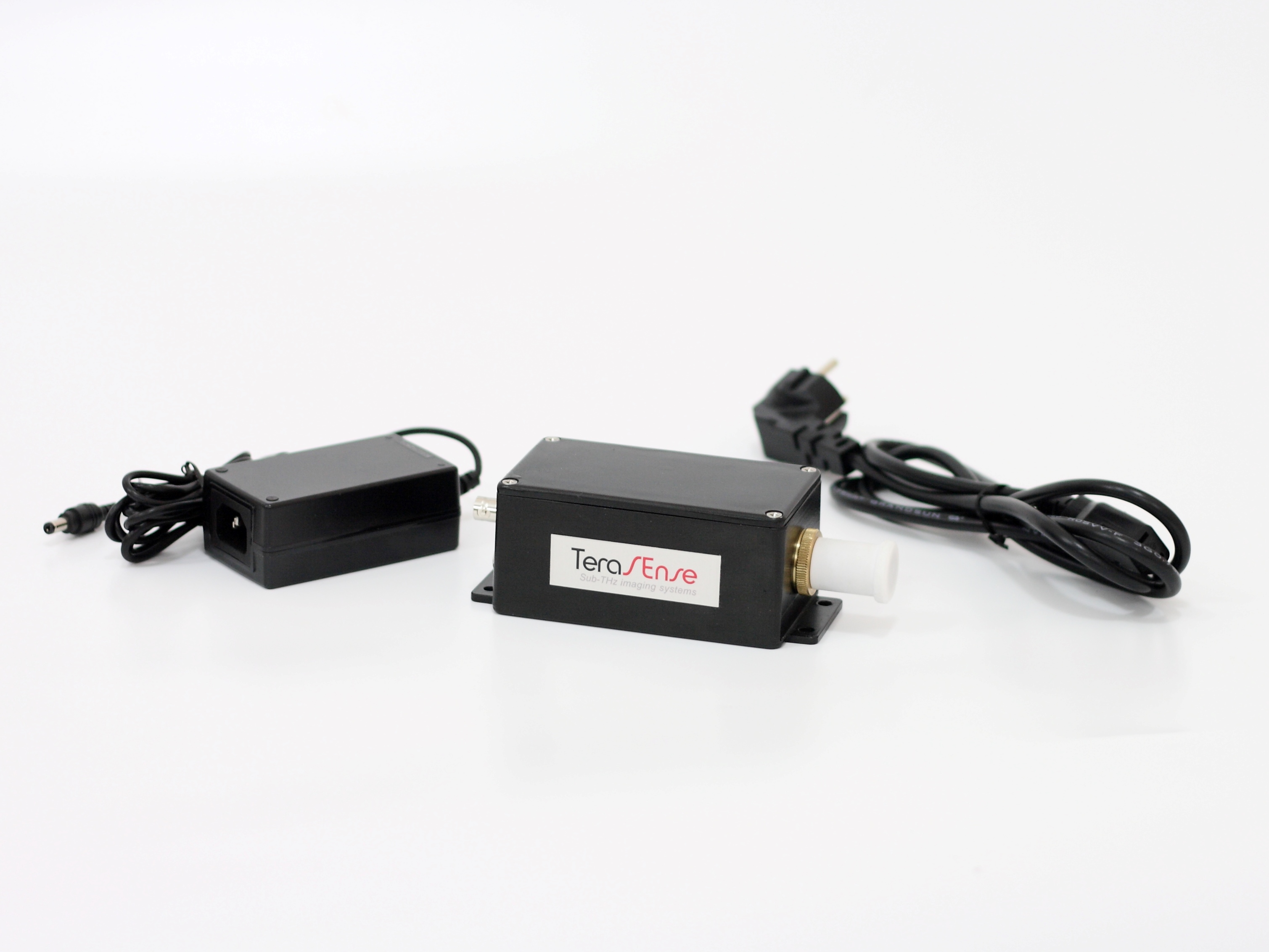

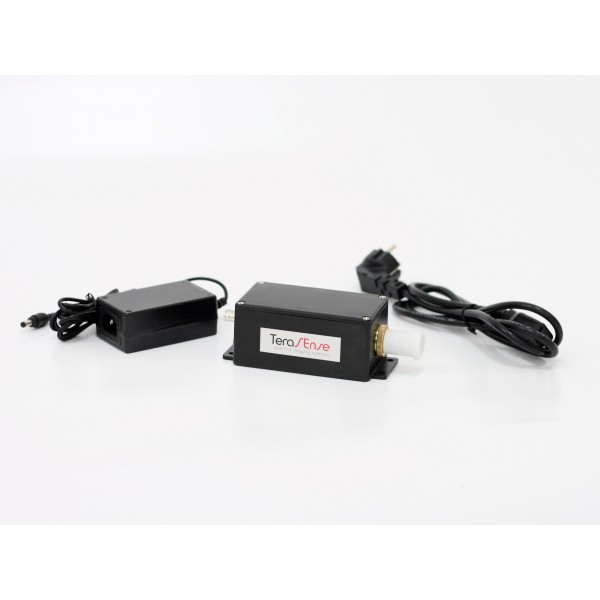

IMPATT雪崩二极管

IMPATT雪崩二极管(IMPATT diodes)

品牌：   Terasense

型号：   IMPATT diodes

IMPATT雪崩二极管

      雪崩二极管是一类非常高效的微波和亚太赫兹波产生器件。其工作频率范围约为3-400GHz， 最主要的优点是它们具有很高的输出功率和紧凑小巧的外形封装。 雪崩二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。

       产品特点：

l   80-120GHz 频率范围

l   典型输出功率 10mW

l   结构紧凑性价比高

l   1年保修期

 雪崩二极管技术参数:

l   频率范围：80-140GHz

l   可用的最低输出功率：10mW

l   典型线宽：1MHz

l   高输出功率选项（＞50mW 射频功率输出）

l   工作电压：15-16V

l   工作电流：110-120mA

l   输入功率：2W

可选项：

l   TTL 调制选项

l   精确附加锥形角

l   高输出功率选项（＞50mW 射频功率输出）

       性能更新后的典型IMPATT二极管参数规格：
