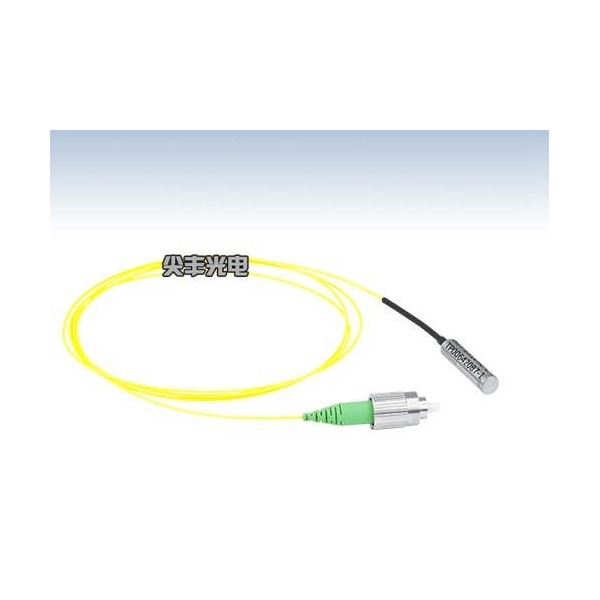

保偏法拉第旋转镜 (PMFM Series)
保偏法拉第旋转镜 (PMFM Series)
产品简介:

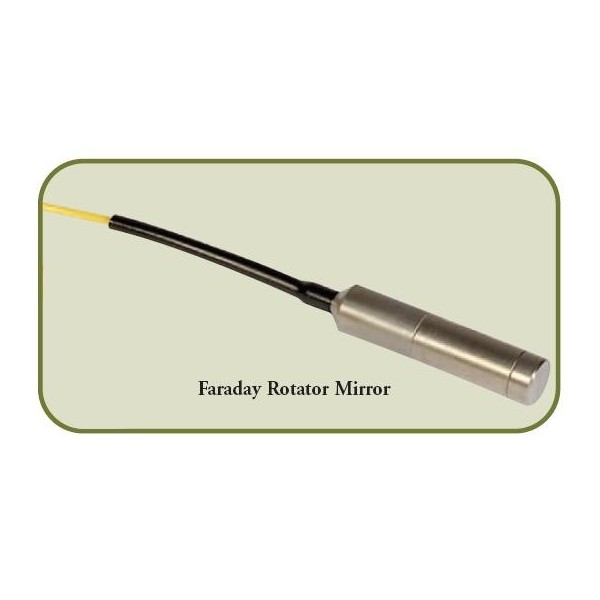

法拉第旋转镜是一种能够将输入光旋转90度偏振态的无源器件。这种旋转镜具有卓越的性能,包括尽可能低的插入损耗和环境稳定性。在光纤放大器,光纤激光器和其他光纤仪器中有非常广泛的应用。
对标准单模光纤的热扰动和机械扰动经常会引起引导光偏振状态(SOP)的变化。这些变化反过来会影响很多不同类型光纤系统的性能。通过保偏(PM)光纤保持SOP就可以减小或消除这些反向不利影响,但是PM光纤通常价格昂贵,并且很难有效得进行利用。Thorlabs公司的法拉第旋转反射镜是一种无源器件,可以在不需要PM光纤的情况下正确地补偿SOP变化。
这种简易安装的器件可以作为保偏光纤的备选方案,可以消除SOP变化带来的影响。这样一来,可以在光纤传感器、掺铒光纤放大器和可调谐光纤激光器等系统的设计基础上增强对其的控制。此外,在使用该反射镜时,即使光束的偏振态不受光纤限制,反射光束的偏振方向都会与入射光束的偏振方向互相垂直,与单模光纤的情况相似。(请参看设计标签了解细节)。
产品特点 |
应用领域 |
高回波损耗 高消光比 低插入损耗 良好的环境稳定性 |
光纤传感器 光纤放大器 光纤激光器 科学研究 |
规格参数
参数 |
Unit |
Value |
Value |
中心波长(λc) |
nm |
1310 |
1550 |
工作波长范围 |
nm |
λc ± 15 |
λc ± 15 |
典型插入损耗 |
dB |
0.4 |
0.4 |
最大插入损耗 |
dB |
0.6 |
0.6 |
旋转角度误差 (single pass) |
degree |
45 |
45 |
最大旋转角度误差, λc, 23 ℃ |
degree |
± 1 |
± 1 |
最小消光比 |
dB |
20 |
20 |
光纤类型 |
|
PM Panda fiber |
PM Panda fiber |
最大可承受光功率(Continuous Wave) |
mW |
300 |
300 |
最大拉伸强度 |
N |
5 |
5 |
工作温度 |
℃ |
-5 to +70 |
-5 to +70 |
储藏温度 |
℃ |
-40 to +85 |
-40 to +85 |
*加头损耗IL≤0.3db,RL≧5db,ER≧2db
*默认的连接器键与慢轴对齐
封装尺寸
