全球首个混合TDI传感器– 3200 x 128、4640 x 256、6560 x 256像素

延时积分技术

VT系列Vieworks延时积分线扫描相机是为要求更快的线速和更高灵敏度的应用而设计的，例如 在弱光条件下。

Vieworks先进的TDI线扫描技术基于出色的混合成像传感器，该传感器能够以100 kHz的线速捕获图像，并具有高达256倍的高灵敏度（有关TDI原理的说明，请参阅第44页） 。

这种TDI技术具有高速度和高灵敏度，非常适合要求苛刻的应用，例如平板显示器检查，晶圆检查，印刷电路板检查和高性能文档扫描。

特征：

  • 具有多达256个TDI阶段的延时集成
  • 线速高达125 kHz
  • 双向操作
  • 在TDI过程中触发每条线的曝光
  • 分级：水平（1x2），垂直（2x1）或组合（2x2）
  • 感兴趣区域（ROI）
  • 可选的活动TDI阶段数，例如 64/128/192/256
  • 对齐区域成像
  • 防花
  • 整合控制

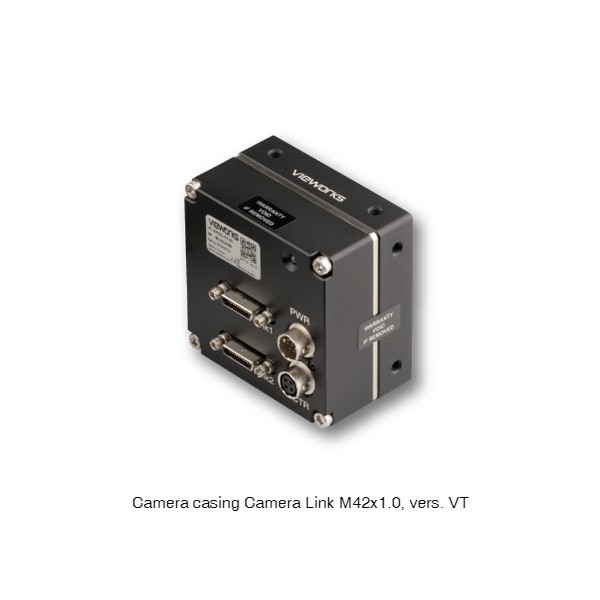

接头和I / O信号

接头和I / O信号

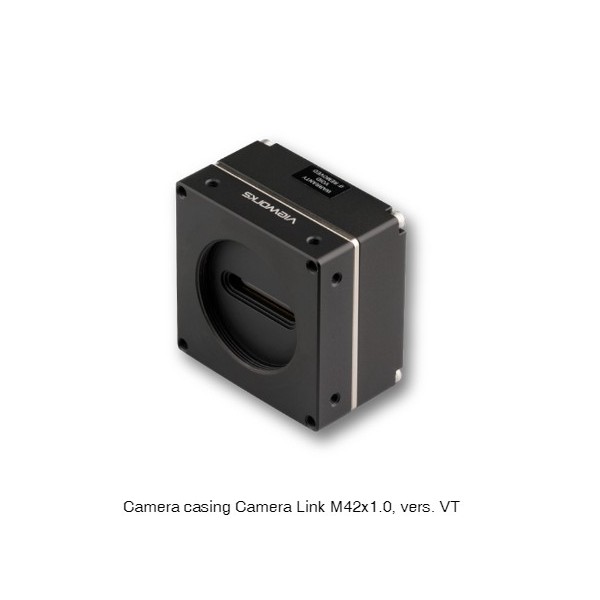

概述：TDI线扫描相机

Pos. Order Code

Pixels

TDI Stages

Active Length [mm]

Pixel Size [μm]

Max. Pixel Frequency [MHz]

Max. Line Frequency [kHz]

Casing

Lens Mount

Sensor
Technology

Anti-Blooming

IntegrationControl

1

VT-3K7C-E100-32

3200 x 32

32

22.4

7 x 7

85

100

VT42

M42x1.0

Hybrid TDI

X

X

2

VT-3K7C-H100

3200 x 128

32 / 64 / 96 / 128

22.4

7 x 7

85

100

VT42

M42x1.0

Hybrid TDI

X

X

3

VT-4K5C-E100-64

4640 x 64

64

23.2

5 x 5

85

100

VT42

M42x1.0

Hybrid TDI

X

X

4

VT-4K5C-H100

4640 x 256

64 / 128 / 192 / 256

23.2

5 x 5

85

100

VT42

M42x1.0

Hybrid TDI

X

X

5

VT-6K3.5C-E100-64

6560 x 64

64

23

3.5 x 3.5

85

100

VT42

M42x1.0

Hybrid TDI

X

X

6

VT-6K3.5C-H100

6560 x 256

64 / 128 / 192 / 256

23

3.5 x 3.5

85

100

VT42

M42x1.0

Hybrid TDI

X

X


配件

Focus Adapter

Mounting Brackets

Tube adapter for Vieworks TDI cameras

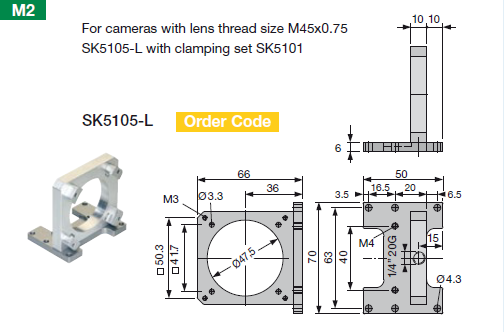

Mounting System SK5105-L
 Focus Adapter  Mounting Brackets



电气安装：连接电缆和电源

 电气安装：连接电缆和电源



线扫描相机：TDI

延时积分技术原理

TDI技术的原理基于移动物体的时移多次曝光。 该传感器由最多256个并行排列的线传感器组成。

在一个曝光周期结束时，该线传感器中的累积电荷将移至下一行（请参见右图）。在下一个曝光期间，将获取新的费用，并将其添加到已存在的已转移费用中，然后将新的总和再次转移至下一行。最后，在256次曝光之后，所有行的累加总和作为视频信号从第256行输出。

通过扫描物体在相机视场上的同步传输，可以产生256倍的多重曝光。对于每个曝光时间段，对象已移动足够远，以使得下一条传感器线不仅准备好进行曝光，而且已经被来自先前传感器线的累积电荷充满。

延时积分技术原理

规格

传感器类型：

CCD-CMOS-Hybrid TDI Sensor

接口

Camera Link Base / Medium / Full

像素数据格式：

8 / 10 / 12-Bit

Camera Link像素时钟：

40 / 60 / 80 / 85 MHz

视频输出：

2, 4, 8 or 10 tap

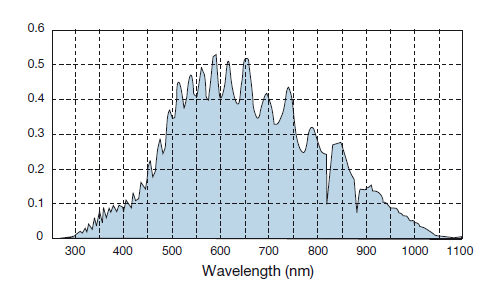

 光谱响应量子

  光谱响应量子
