制冷型红外热成像仪
制冷型红外热成像仪(IRE Cooled IR Cameras)
品牌:Electrophysics
型号:IRE Cooled IR Cameras
主要参数:
8~130万像素;光谱响应范围1.5~11.5μm;帧速率Variable 1 to 320Hz
制冷型红外热成像仪(IRE Cooled IR Cameras)
品牌:Electrophysics
型号:IRE Cooled IR Cameras
主要参数:
8~130万像素;光谱响应范围1.5~11.5μm;帧速率Variable 1 to 320Hz

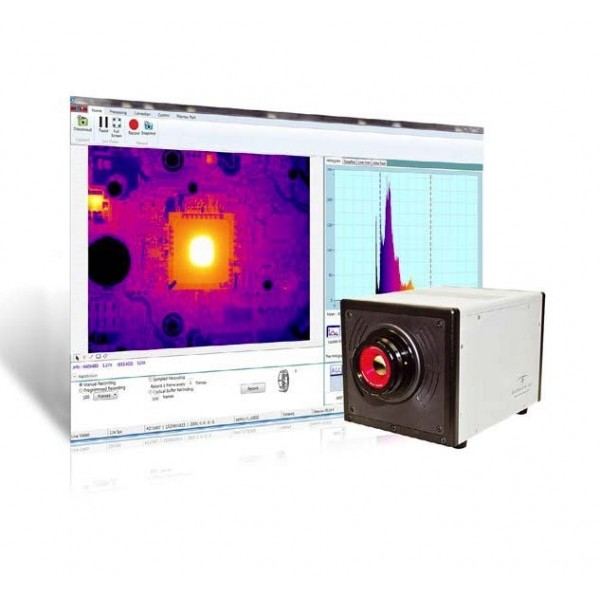

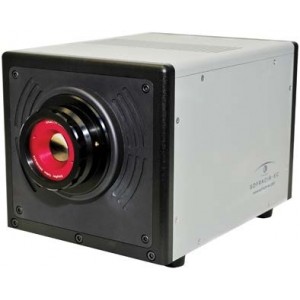

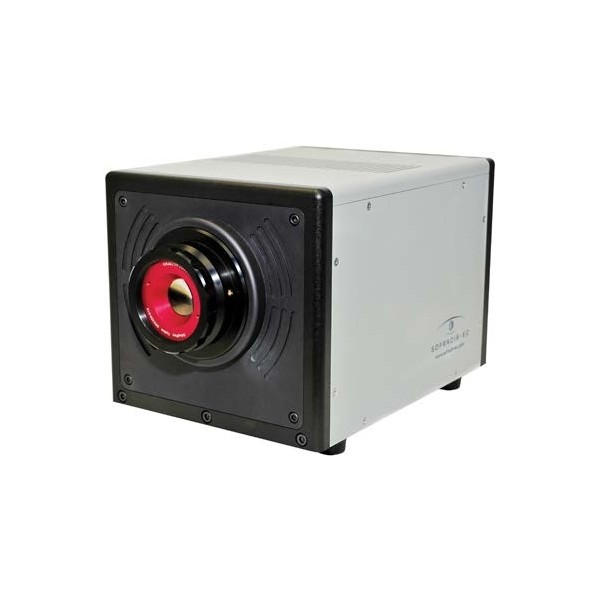

制冷型红外摄像机(IRE Cooled IR Cameras)
品牌:Electrophysics
型号:IRE Cooled IR Cameras
应用:

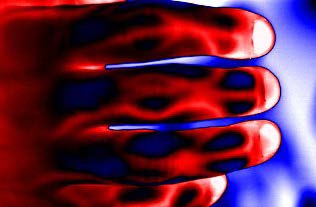

设计,检测和生产制造业 | 研究与开发 | 医学成像系统 | 目标识别 |
主要参数:
8~130万像素;光谱响应范围1.5~11.5μm;帧速率Variable 1 to 320Hz
型号 |
IRE-320M |
IRE-320L |
IRE-320VL |
红外焦平面阵列 |
Sofradir Mars MWIR |
Sofradir Mars MWIR |
Sofradir Mars LWIR |
传感器分辨率 |
320×256 pixels |
||
像素尺寸 |
30μm |
||
光谱响应范围 |
3.7-4.8μm |
7.7-9.5μm |
7.7-11.5μm |
读出 |
Snapshot Integration (ITR/IWR) |
||
热分辨率(NETD) |
< 10mK |
<20mK(典型水平15mK) |
|
增益设置 |
2 |
||
满阱容量 |
12/37 Me- |
||
量子效率 |
> 90% |
||
Operability |
> 99.5% |
> 99% |
|
子窗口 |
动态,用户定义可至64×1 |
||
像素时钟 |
26.4MHz |
||
A/D |
14-bit |
||
Cold Shield |
F2.0 标准,其他孔径也可以 |
||
帧速率(全帧) |
Variable 1 to 320Hz |
||
积分时间控制 |
480ns to 20ms |
||
触发/同步 |
0-5V TTL in/out with delay |
||
数字输出 |
标准: LVDS、CameraLink; 可选项:GigE |
||
模拟视频输出 |
RS-170 |
||
Video Symbology |
User definable for video output overlay |
||
非一致性校正 |
On board (4 tables) |
||
坏像素替换 |
On board (4 tables) |
||
时间戳 |
IRIG-B time stamp on each frame (IRIG-B signal not provided) |
||
制冷 |
闭路斯特灵制冷器,线型或循环,多种选择 |
||
制冷时间 |
< 5 minutes @ 20°C; < 7 minutes @ 55°C |
||
重量 |
< 4 kg |
< 6 kg |
|
操作温度 |
-30°Cto 55°C |
||
抗震 |
MIL-SPEC 810G |
||
可选镜头接口 |
标准: Bayonet 可选项: M80 |
标准: M80 可选项: Bayonet |
|

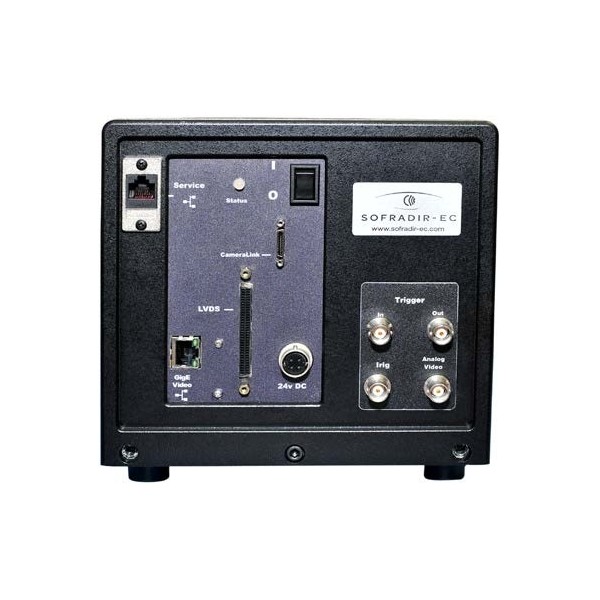

用户接口界面面板 |
多重标准接口可选:LVDS, CameraLink,GigE, AnalogVideo, Sync In/Out, IRIG, and power |
||
电源 |
包含 |
型号 |
IRE-640M,IRE-640BB |
IRE-640L |
IRE-1280M |
||
红外焦平面阵列 |
Sofradir Scorpio MWIR |
Sofradir Scorpio LWIR |
Sofradir Jupiter MWIR |
||
传感器分辨率 |
640×512 pixels |
1280×1024 pixels |
|||
像素尺寸 |
15μm |
15μm |
15μm |
||
光谱响应范围 |
3.7-4.8μm(M); 1.5-5.1μm(BB) |
7.7-9.5μm |
3.7-4.8μm; 1.5-5.1μm |
||
读出 |
Snapshot Integration (ITR/IWR) |
Snapshot Integration (ITR) |
Snapshot Integration (IWR) |
||
热分辨率(NETD) |
<20mK(典型水平15mK) |
||||
增益设置 |
1 |
||||
满阱容量 |
6.5 Me- |
13.0 Me- |
4.2 Me- |
||
量子效率 |
> 90% |
||||
Operability |
> 99.5% |
> 99% |
|||
子窗口 |
动态 用户定义可至132×1 |
动态 用户定义可至256×1 |
|||
像素时钟 |
40MHz |
80MHz |
|||
A/D |
14-bit |
||||
Cold Shield |
F2.24标准(M), F3.0标准(BB), 其他孔径也可以 |
F2.0标准, 其他孔径也可以 |
|||
帧速率(全帧) |
Variable 1 to 120Hz |
Variable 1 to 30Hz |
|||
积分时间控制 |
480ns-20ms |
480ns-20ms |
480ns-20ms |
||
触发/同步 |
0-5V TTL in/out with delay |
||||
数字输出 |
标准: LVDS、CameraLink; 可选项:GigE |
||||
模拟视频输出 |
RS-170 |
||||
Video Symbology |
User definable for video output overlay |
||||
非一致性校正 |
On board (4 tables) |
||||
坏像素替换 |
On board (4 tables) |
||||
时间戳 |
IRIG-B time stamp on each frame (IRIG-B signal not provided) |
||||
制冷 |
闭路斯特灵制冷器,线型或循环,多种选择 |
||||
制冷时间 |
< 5 minutes @ 20°C; < 7 minutes @ 55°C |
||||
重量 |
<4Kg |
<6Kg |
|||
操作温度 |
-30°Cto 55°C |
||||
抗震 |
MIL-SPEC 810G |
||||
可选镜头接口 |
标准: Bayonet 可选项: M80 |
标准: M80 可选项: Bayonet |
可选项:M80; Bayonet; 定制 |
||
用户接口界面 |
多种标准接口可选:LVDS, CameraLink,GigE, AnalogVideo, Sync In/Out, IRIG, and power |
||||
电源 |
包含 |
