高功率光纤放大器

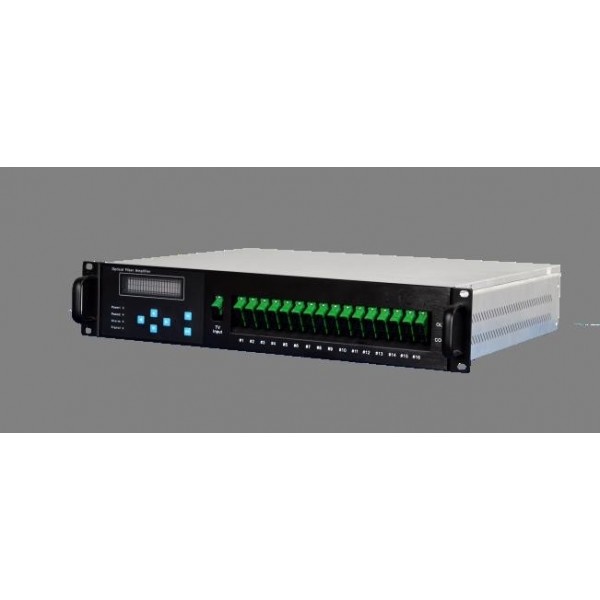

高功率光纤放大器
JF211X系列
产品简介
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤,采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好;独特的光路设计保证优秀的光路指标;采用高稳定和高精度的MPU(微处理器)系统使用调节、显示方便、可靠、智能。
高功率光纤放大器
JF211X系列
产品简介
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤,采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好;独特的光路设计保证优秀的光路指标;采用高稳定和高精度的MPU(微处理器)系统使用调节、显示方便、可靠、智能。
高功率光纤放大器
JF211X系列
产品简介
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤,采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好;独特的光路设计保证优秀的光路指标;采用高稳定和高精度的MPU(微处理器)系统使用调节、显示方便、可靠、智能。
该产品采用与常规EDFA不同的双包层铒镱共掺放大技术,具有比普通技术高10倍的电光转换效率,所以具有更低的相对成本和更紧凑的体积与更低的功耗,特别适用于光纤到户FTTH,光纤到楼等大分配比系统中应用。
该设备采用本公司独特的专利技术进行大功率Pump泄漏的处理,以及专利技术的激光器驱动电路,来获得更优的指标和更稳定的性能。
采用独创的智能温控系统,(1)采用专用温控芯片,使设备发热量比常规电路减小30%;(2)专业的散热风道设计保证最优的温度稳定性,同时,当整机温度高于45℃时,强力风扇开始工作,温度低于40℃时,风扇停止,保证系统的热稳定性与风扇的长寿命。
智能化监控与管理系统。独特的具有RS232,RS485和以太网三种网管接口,且开放的网管接口,保证与任何的网管系统的互联性。
该产品可广泛应用于CATV光传输系统,以及FTTH所需要的大功率分配系统。可以单独进行CATV模拟数字电视信号的分配传播,也可以配合PON系统做到真正的三网融合(可选三波长WDM)。
◆应用:
1.模拟CATV传输系统
2.FTTH光接入系统
3.光功率分配系统
4.自由空间光通信
5.教学科研领域
◆特点:
●超高功率输出:可达2W的总输出功率,1台可带2000~4000个光节点
●低噪声系数:+5dBm输入时低于5.5dB
●铒镱共掺双包层放大技术:专利Pump泄漏处理技术
●极低的CSO劣化: <-70dBc
●23dBm×N输出,或20dBm×N或17dBm×N输出
●可控性和可操作性强:双CPU分别处理底层控制环和上层界面
●高稳定性和高可靠性:MTBF>150000小时
●热插拔式备用电源:可混插220VAC和-48VDC
●完善的网管接口:以太网、RS-485和RS-232网络接口
●符合国标SNMP网管接口
●智能化温控系统:采用专用控温芯片,散热和功耗比常规产品降低30%
●输出功率可调
●可集成1310nm、1490nm、1550nm WDM(Optional)
●可根据客户要求提供OEM定制产品
●所有性能符合Bellcore GR-1312-CORE 要求
光性能指标
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
工作波长 |
λc |
1540 |
1550 |
1565 |
nm |
饱和输出功率(1) |
Po |
24 |
------ |
33 |
dBm |
输入功率 |
Pi |
-10 |
------ |
+10 |
dBm |
增益 |
G |
------ |
30 |
------ |
dB |
噪声系数(2) |
NF |
------ |
6 |
----- |
dB |
输出功率稳定性 |
ΔPo |
----- |
±0.05 |
±0.2 |
dB |
输入隔离度 |
ISOi |
30 |
------ |
------ |
dB |
输出隔离度 |
ISOo |
30 |
------ |
------ |
dB |
输入泵浦泄露 |
PumpLin |
------ |
------ |
-35 |
dBm |
输出泵浦泄露 |
PumpLout |
------ |
------ |
-45 |
dBm |
回波损耗 |
RL |
------- |
------- |
-45 |
dB |
偏振相关增益 |
PDG |
------ |
------- |
0.3 |
dB |
偏振模色散 |
PMD |
------ |
------- |
0.5 |
ps |
(1):客户可选
(2):0dBm输入时测试的
电性能指标
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
电源供给电压 ※ |
Vps |
85/170 |
110/220 |
132/264 |
VAC |
功耗 ※※ |
P |
----- |
----- |
50 |
W |
※ 电源110VAC,220VAC和-48VDC 可选
※※实际功耗与输出功率,工作环境温度有关
环境性能指标
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
工作温度 |
Tw |
-5 |
----- |
60 |
℃ |
存储温度 |
Ts |
-40 |
----- |
80 |
℃ |
湿度 |
------ |
10 |
------ |
85 |
% |
(3):无凝露

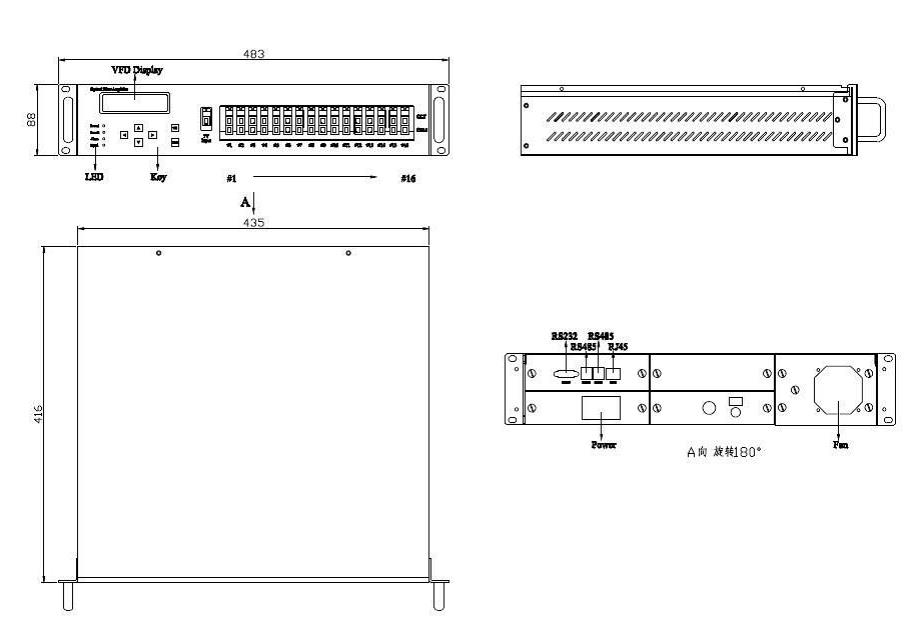

机械结构(单位mm)

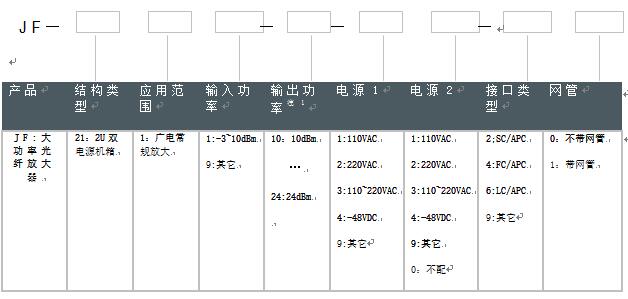

订货信息
