掺铒实验室用台式光纤放大器

实验室用台式光纤放大器

型号:JF8111系列

产品简介:

     台式光纤放大器(掺铒光纤放大器)是专为实验室和工厂测试用的设备,核心器件采用高稳定的Pump激光器和优异的光路设计以保证高性能的光谱特性。独特的ATC和APC电路保证了输出功率的稳定性。性能优越的双微处理器使得操作和远程的控制更加的简便和智能化。开放的RS232口,保证与任何网管系统的互联性。


实验室用台式光纤放大器

型号:JF8111系列

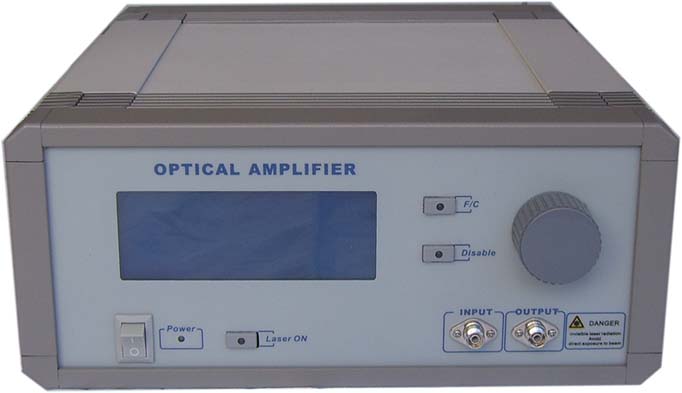

掺铒光纤放大器

产品简介:

      台式光纤放大器(掺铒光纤放大器)是专为实验室和工厂测试用的设备,核心器件采用高稳定的Pump激光器和优异的光路设计以保证高性能的光谱特性。独特的ATC和APC电路保证了输出功率的稳定性。性能优越的双微处理器使得操作和远程的控制更加的简便和智能化。开放的RS232口,保证与任何网管系统的互联性。

     该产品与本公司年产数千台的电信用光纤放大器在同一生产流程和质量体系下生产,确保该产品的电信级品质。

     该产品采用单模掺铒或掺镱光纤放大技术,最高饱和输出功率200mW(23dBm),如需更大输出功率,请参看本公司JF系列产品(最高可达10W)。

其他结构形式:模块式,1U机架式,3U结构可选

应用

  1. 实验室试验
  2. 工厂测试
  3. 科研教育
  4. 前置放大
  5. 线路放大
  6. 功率放大

特点

◆   单通道,DWDM, C波段,C+L波段可选

◆   高输出功率高达200mW以上

◆   低噪声指数:典型值<4.5dB

◆   APC,ACC,AGC模式可选

◆   具有高精度的ATC控制电路

◆   人性化操作界面:LCD显示,旋钮调整

◆   开放的RS232口可以很方便的被其他设备控制

◆   双MPU控制

◆   模块式、台式、1U机架式可选

◆   可根据客户要求定制

光性能指标:

参  数

符号

最小值

典型值

最大值

单位

工作波长 *

λc

1530

1550

1565

nm

λ1060

1030

1060

1090

nm

可选输出功率*

Po

-----

-----

200

mW

可选输入功率 *

Pi

-----

-----

10

mW

增益

G

-----

20

45

dB

噪声指数

NF

-----

------

5.5

dB

输出功率稳定性

ΔTl

-----

±0.05

±0.1

dB

回波损耗

RL

45

------

------

dB

输入/输出隔离度

ISO

30

------

------

dB

输入泵浦泄露

PLKin

-30

------

------

dB

输出泵浦泄露

PLKout

-40

------

------

dB

PDG

PDG

-----

------

0.2

dB

PMD

PMD

-----

------

0.5

ps

工作电压

V

174

-----

260

VAC

功率损耗

Pc

-----

-----

15

W

工作温度

Tw

0

-----

40

存储温度

Ts

-40

-----

80

*客户可选

性能实例:

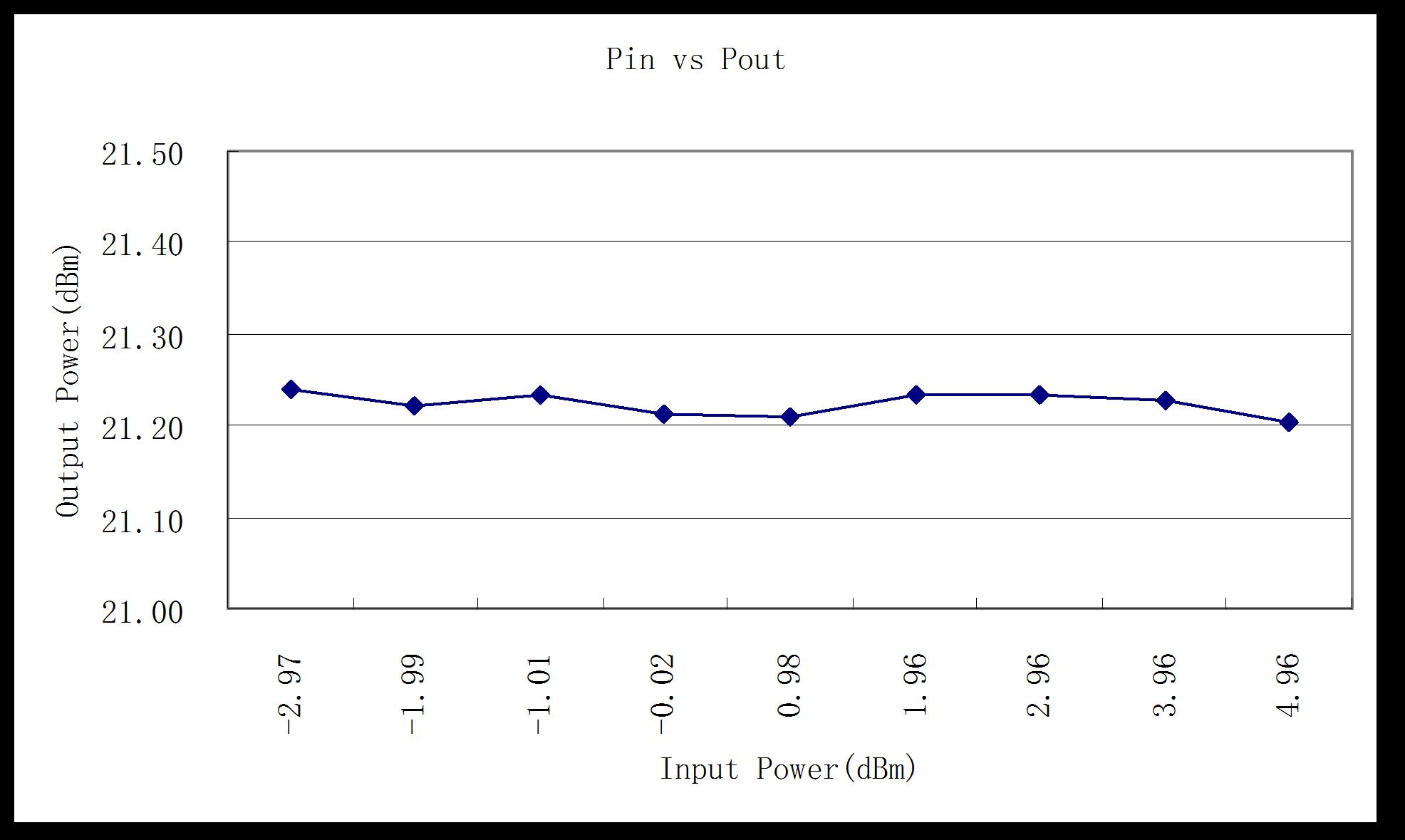

JF8111系列光纤放大器性能实例一

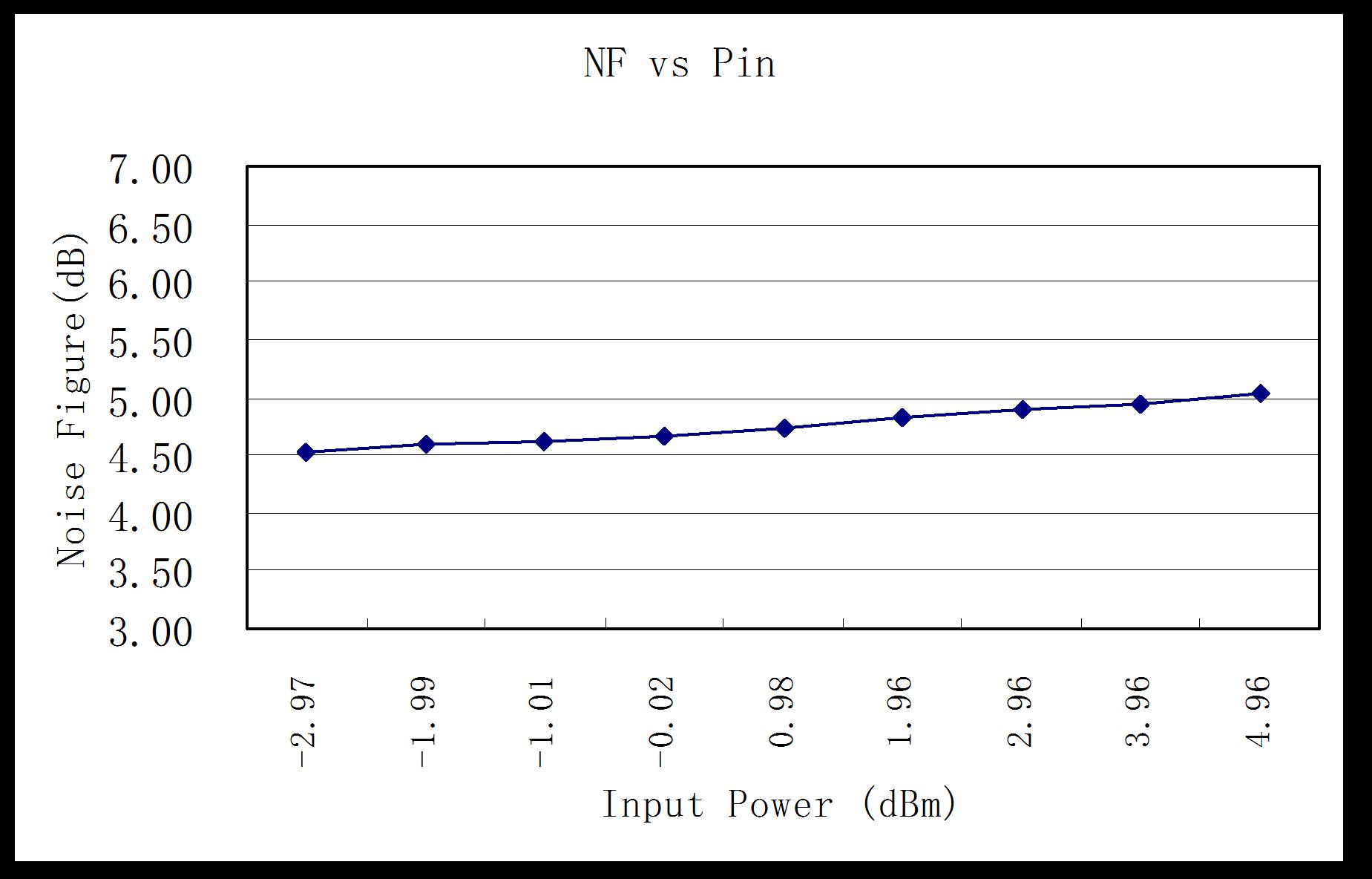

JF8111系列光纤放大器性能实例二

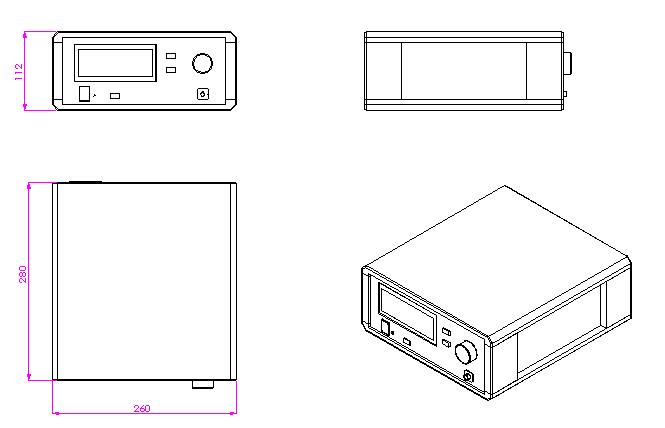

机械结构:

机械结构

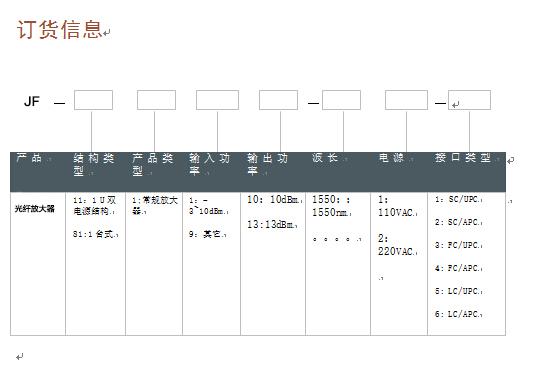

光纤放大器订货信息
