光纤合束器
光纤合束器是在熔融拉锥光纤束(Taper Fused Fiber Bundle,TFB)的基础上制备的光纤器件。它是将一束光纤剥去涂覆层,然后以一定方式排列在一起,在高温中加热使之熔化,同时向相反方向拉伸光纤束,光纤加热区域熔融成为熔锥光纤束。
型号:FOB |
品牌: 尖丰光电 |
分类:光纤合束器 |
参考报价: N/A |
产地:上海 |
样本:光纤合束器 |

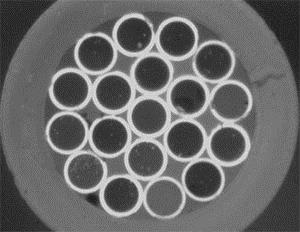

光纤束
特点 |
§ 高功率传输效率 |
§ 波长不敏感性 |
§ 高功率承受率 |
§ 根据客户要求可定制 |
应用 |
§ 高功率全光纤激光器 |
§ 高功率光纤放大器 |
§ 医疗 |
§ 消防 |
规格参数 |
|||
参数 |
Unit |
|
|
光纤数量 |
2, 3, 4, 7, 19, 37, 61 |
||
传递效率 |
Typ |
% |
98 |
工作功率 |
Max |
W |
5 |
工作温度 |
°C |
-40 to +85 |
|
储存温度 |
°C |
-50 to +85 |

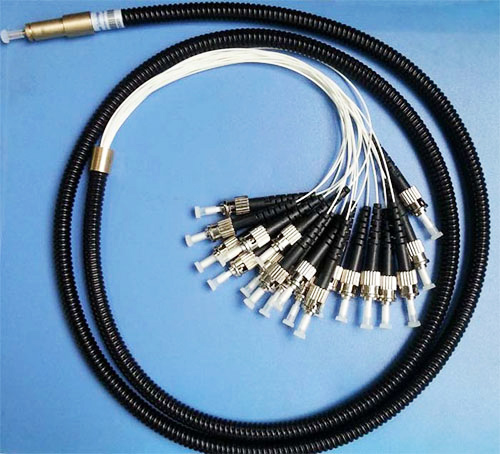

物理视图:

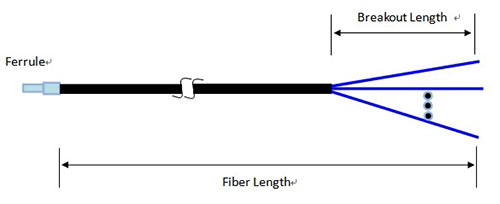

结构图:
订单信息:
F |
O |
B |
0 |
0 |
0 |
0 |
0 |
||||
Fiber Number |
Fiber Type |
Fiber Length |
Breakout Length |
Connector |
|||||||
1=2-Fiber 2=3-Fiber 3=4-Fiber 4=7-Fiber 5=19-Fiber 6=37-Fiber 7=61-Fiber S=Specify S=Specify |
1=105/125μm (NA=0.22) 2=62.5/125μm 3=50/125μm 4=Plastic fiber 5=SMF28e or G.625 series fiber S=Specify |
1=1.0m 2=1.5m S=Specify |
1=15cm 2=25cm 3=35cm S=Specify |
0=None 1=FC/PC 2=ST 3=ST/PC S=Specify |
|||||||
Note: |
