PL3140系列皮秒锁模Nd:YLF激光器

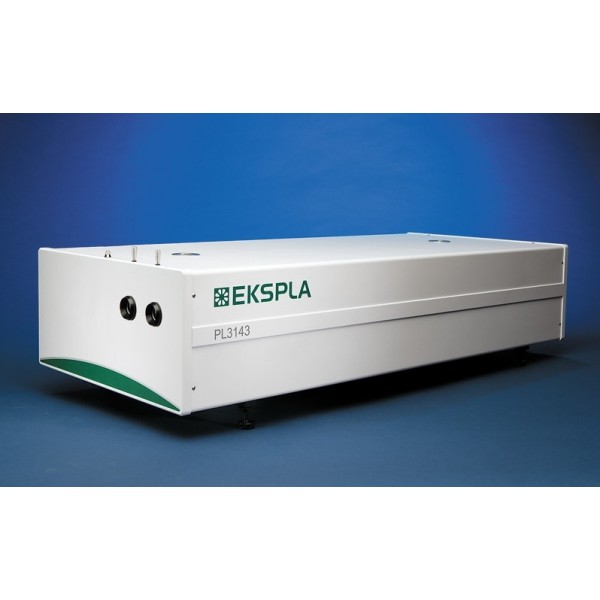

PL3140系列皮秒锁模Nd:YLF激光器(PL3140 series picosecond mode-locked Nd:YLF lasers )

品牌:EKSPLA

型号:PL3140

pl3140系列锁模皮秒Nd∶YLF激光器具有良好的输出参数,可靠而且操作简单。10ps的短脉冲时间对光束质量无任何损耗

PL3140系列皮秒锁模Nd:YLF激光器(PL3140 series picosecond mode-locked Nd:YLF lasers )

品牌:EKSPLA

型号:PL3140

pl3140系列锁模皮秒Nd∶YLF激光器具有良好的输出参数,可靠而且操作简单。10ps的短脉冲时间对光束质量无任何损耗

特点:

  1. 密封的DPSS主振荡器
  2. 闪光灯泵浦再生放大器
  3. 在1053 nm,闪光灯泵浦功率放大器产生高达80mJ每个脉冲
  4. 脉冲宽度10ps
  5. 优良的脉宽稳定性
  6. 高达10赫兹的重复率
  7. 电脑通过USB控制(RS232可选),并提供LabView™程序驱动
  8. 可选带有< 10皮秒抖动的条纹相机触发脉冲
  9. 可选第二,第三或第四谐波发生器
  10. 光学参量产生器在210–2600 nm的波长可调谐输出是可用的

应用:



  •  时间分辨光谱
  • 和频/倍频光谱
  • 非线性光谱学
  • OPG泵浦
  • 其他光谱和非线性光学应用



Nd: YLF pl3140系列皮秒激光器产生的脉冲持续时间为10 ps的短脉冲高能量。

规格

Model

PL3143

PL3143A

PL3143B

脉冲能量

At 1053 nm

30 mJ

50 mJ

80 mJ

At 526.5 nm 2)

15 mJ

25 mJ

40 mJ

At 351 nm 3)

8 mJ

12 mJ

15 mJ

At 263 nm 3)

4 mJ

6 mJ

8 mJ

脉冲能量稳定性(Std. Dev) 4)

At 1053 nm

< 1.5 %

At 526.5 nm

< 3.0 %

At 351 nm

<5.5 %

At 263.25 nm

<7.0 %

脉冲持续时间(FWHM) 7)

10±2 ps

脉冲持续稳定性 8)

± 0.5 ps

最大脉冲重复频率 9)10)

10 Hz

5 or 10 Hz

5 Hz

偏振性

linear, vertical

预脉冲对比度

> > 200:1

触发模式

internal/external

同步输出脉冲抖动11)

< 30 ps

同步输出脉冲导致/延迟 12)

-500..50 ns

光束发散角13)

< 0.7 mrad

< 0.6 mrad

< 0.6 mrad

光斑指向稳定性 14)

<50 µrad

光斑直径 15)

~6 mm

~7 mm

~8 mm

物理参数

激光头尺寸(W x L x H)

462x1245x255 mm

600x1600x260 mm

电气柜尺寸W x L x H)

550x600x835

脐长

2.5 m

操作要求

水消耗(max 20 °C)

< 15 l/min

房间温度

22±2 °C

相对湿度

20-80 % (无损耗)

功率需求12)

three phase, 208 or 380 VAC, 20 A, 50/60 Hz

功率损耗

<2.5 kVA

<3 kVA13)

<4 kVA

 Typical beam profile at 1053 nm at 20 cm from PL3143B laser output at 80 mJ pulse energy

Typical beam profile at 1053 nm at 20 cm from PL3143B laser output at 80 mJ pulse energy

PL3143 and PL3143A model picosecond mode-locked Nd:YLF laser head outline drawing

PL3143 and PL3143A model picosecond mode-locked Nd:YLF laser head outline drawing

PL3140 series picosecond mode-locked Nd:YLF laser ordering information
