超快型硅漂移探测器
超快型硅漂移探测器 (Super Fast SDD)
——10倍通量 & 不损失任何分辨率
品牌: AMPTEK
产品简介:硅漂移探测器(Silicon Drift Detector,简称SDD)是半导体探测器的一种,用来探测X射线,广泛应用在能量色散型X射线荧光光谱仪(XRF)或者X射线能谱仪(EDS)上。
超快型硅漂移探测器 (Super Fast SDD)
——10倍通量 & 不损失任何分辨率
品牌: AMPTEK
产品简介:硅漂移探测器(Silicon Drift Detector,简称SDD)是半导体探测器的一种,用来探测X射线,广泛应用在能量色散型X射线荧光光谱仪(XRF)或者X射线能谱仪(EDS)上。
超快型硅漂移探测器 (Super Fast SDD)
——10倍通量 & 不损失任何分辨率
品牌: AMPTEK
产品简介:硅漂移探测器(Silicon Drift Detector,简称SDD)是半导体探测器的一种,用来探测X射线,广泛应用在能量色散型X射线荧光光谱仪(XRF)或者X射线能谱仪(EDS)上。
最早的SDD探测器的概念是1983年Gatti和Rehak根据侧向耗尽的原理提出的。它的主要结构是一块低掺杂的高阻硅,背面的辐射入射处有一层很薄的异质突变结,正面的异质掺杂电极设计成间隔很短的条纹(通常做成同心圆环状,参见下图),反转偏置场在电极间逐步增加,形成平行表面的电场分量。耗尽层电离辐射产生的电子受该电场力驱动,向极低电容的收集阳极“漂移”,形成计数电流。
SDD探测器的最突出特点有:
1.高计数率。由于收集阳极的电容极低,相比通常的硅PIN器件,SDD具有更短的上升时间,因而特别适合在高计数率的情况下工作。
2.高能量分辨率。SDD的阳极面积小于通常硅PIN器件,由于电容的减小,在收集等量电荷的情况下具有更高的电压,提高了其能量分辨率。
3.可在常温下工作。SDD的电容和漏电流要比一般探测器小两个数量级以上,通常把场效应管(FET)和Peltier效应器件都整合到一起,这样仪器在常温下就能满足SDD的制冷需求,特别适用于便携式设备的现场使用。
能量分辨率(FWHM,[eV]) |
峰化时间(微秒) |
125 |
8 |
135 |
1 |
145 |
0.2 |
160 |
0.05 |
表 1. 能量分辨率与峰化时间FAST SDD®.
产品应用:
l 超快速的台式和手持式XRF分析仪
l 在线过程控制
l 扫描/映射在扫描电镜样品的EDS系统的一部分
l X射线分选机
产品特点:
l 125 eV的FWHM分辨率在5.9 keV
l 计数率大于1000000CPS
l 典型的峰/背比20000:1
l Amptek C系列有可用的低能量窗口
(峰/背比(P/B)特征X射线的强度与背底强度之比称为峰背比P/B,在进行高精度分析时,希望峰背比P/B高.按照札卢泽克(Zaluzec)理论,探测到的薄膜试样中元素的X 射线强度N 的表示式如下:
N=(IσωpN0ρCtΩ)/4επM
式中:
I——入射电子束强度;σ——离化截面;ω——荧光产额;
p——关注的特征X射线产生的比值;N0——阿弗加德罗常数;ρ——密度;
C——化学组成(浓度)(质量分数,%);t——试样厚度;Ω——探测立体角;
ε——探测器效率;M——相对原子质量.
如果加速电压增高,产生的特征X 射线强度稍有下降,但是,来自试样的背底X射线却大大减小,结果峰背比P/B 提高了.)

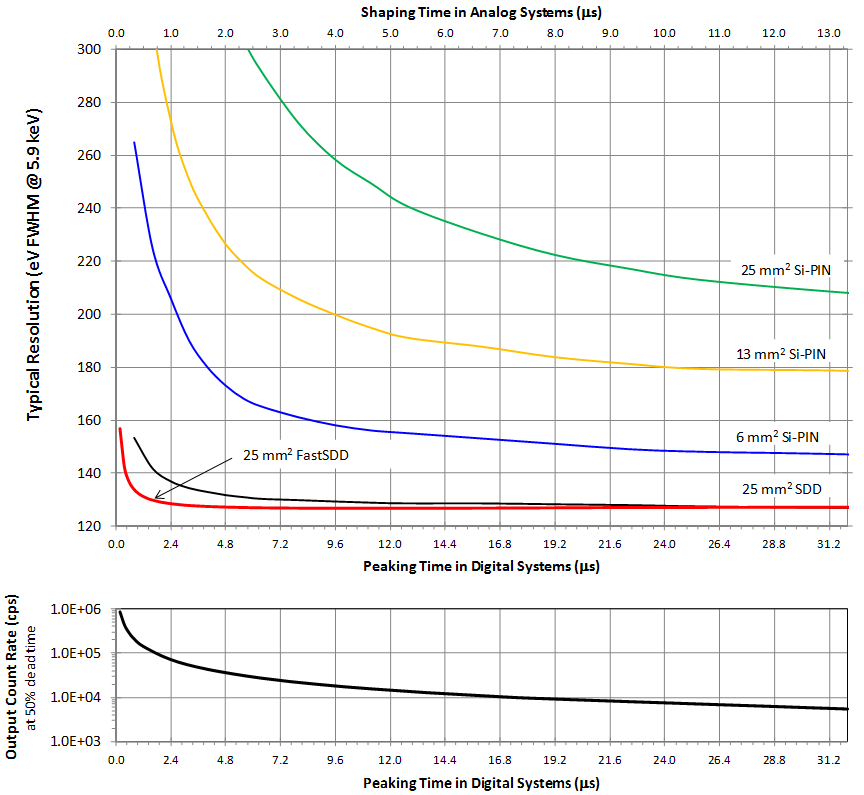

图1. 能量分辨率和峰化时间曲线
图2. 不同峰化时间条件下超快型硅漂移探测器的输出计数率和输入计数率的关系
图3. 不同峰化时间条件下超快型硅漂移探测器的输出计数率和输入计数率的关系
图4. Resolution vs. Input Counts Rate (ICR) for Various Peaking Times for FAST SDD.
规格参数:
General |
|
Detector Type |
Silicon Drift Detector (SDD) with CMOS preamplifier |
Detector Size |
25 mm2 |
Silicon Thickness |
500 µm, See efficiency curves |
Collimator |
Internal MultiLayer Collimator (ML) |
Energy Resolution @ 5.9 keV (55Fe) |
125 - 140 eV FWHM depending on peaking time |
Peak to Background |
20,000:1 (ratio of counts from 5.9 keV to 1 keV) (typical) |
Detector Window Options |
Beryllium (Be): 0.5 mil (12.5 µm) or 0.3 mil (8 µm) |
|
|
C Series Low energy windows |
|
Charge Sensitive Preamplifier |
Amptek custom reset preamplifier |
Gain Stability |
<20 ppm/°C (typical) |
XR-100FastSDD Case Size |
3.00 x 1.75 x 1.13 in (7.6 x 4.4 x 2.9 cm) |
XR-100FastSDD Weight |
4.4 ounces (125 g) |
Total Power |
<2 Watt |
Warranty Period |
1 Year |
Typical Device Lifetime |
5 to 10 years, depending on use |
Operation conditions |
0°C to +50°C |
Storage and Shipping |
Long term storage: 10+ years in dry environment |
Typical Storage and Shipping: -20°C to +50°C, 10 to 90% humidity non condensing |
|
|
TUV Certification |
|
|
|
|
|
|
Certificate #: CU 72072412 02 |
|
Tested to: UL 61010-1: 2004 R7 .05 |
|
CAN/CSA-C22.2 61010-1: 2004 |
|
Inputs |
|
Preamp Power |
±8 to 9 V @ 15 mA with no more than 50 mV peak-to-peak noise |
Detector Power |
-70 to -200 V @ 25 µA very stable <0.1% variation |
Cooler Power |
Current = 450 mA maximum, voltage = 3.5 V maximum with <100 mV peak-to-peak noise |
Note: the XR-100SDD includes its own temperature controller |
|
Outputs |
|
Preamplifier Sensitivity |
4 mV/keV typical (may vary for different detectors) |
Preamplifier Polarity |
Positive signal output (1 kohm maximum load) |
Preamplifier Feedback |
Reset |
Temperature Monitor Sensitivity |
PX5: direct reading in Kelvin through software |
Options |
|
X-123FastSDD |

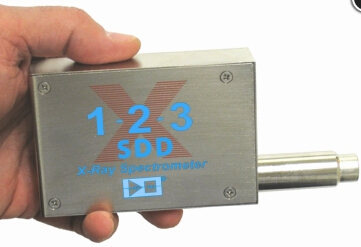

The silicon drift detector (FastSDD) is also available in the X-123SDD Silicon Drift Detector System configuration. The X-123SDD configuration includes the detector, preamplifier, DP5 digital pulse processor and MCA, and the PC5 power supply. All that is needed is a +5 Volts DC input and a USB, RS232, or Ethernet connection to your computer.X-123SDD X-Ray Detector System |
Vacuum Accessories |
The FastSDD is compatible with all Amptek vacuum accessories |
OEM |
The FastSDD is compatible with all Amptek OEM configurations |
应用:
1. 316型不锈钢典型光谱:

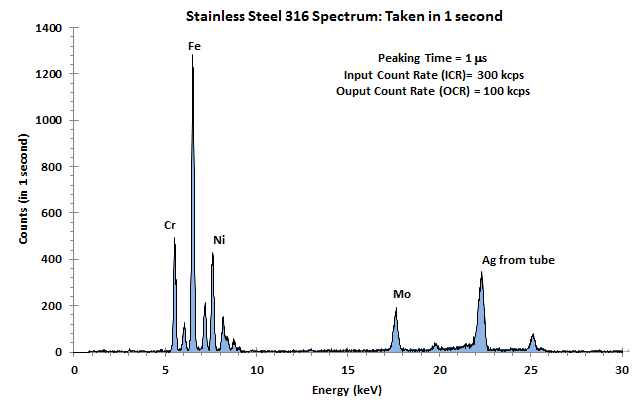

图五. 一秒钟采集结果的定量分析1(样品为316型不锈钢-NIST 3155)
而以下表格则显示图4中数据的定量分析结果。
元素 |
合格浓度 |
Super SDD仅需1秒 |
V |
0.05 |
0.16±0.28 |
Cr |
18.45 |
18.32±0.80 |
Mn |
1.63 |
0.0±0.55 |
Fe |
64.51 |
65.89±1.64 |
Co |
0.1 |
0.00±0.40 |
