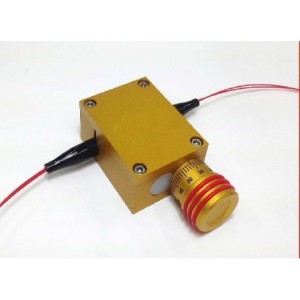

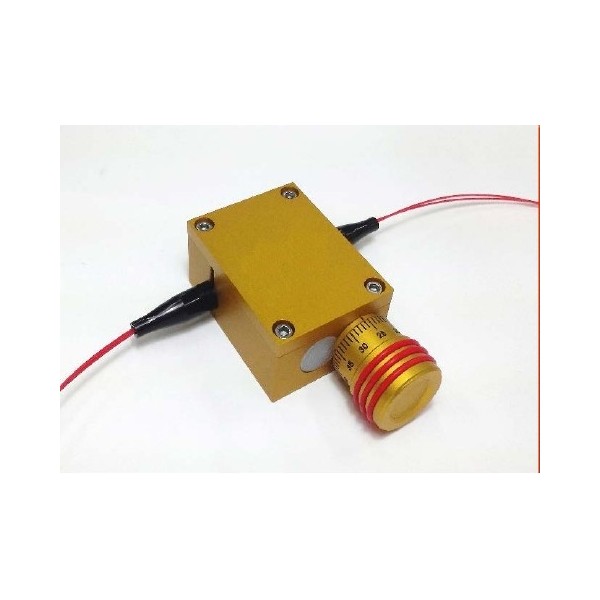

可调分光比光纤耦合器

 可调分光比光纤耦合器

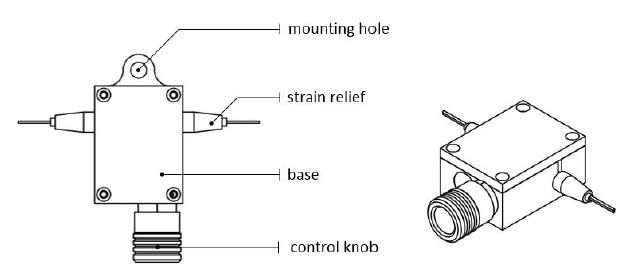

结构

装置固定: ∅7(mm)的螺孔用于固定装置

压力减轻: 光纤尾纤 入/出 (基本 2 × 2 结构)

基本尺寸: 66×39×25 (mm)

控制旋钮:控制风光比 (0 - 100 %)

操作

分光比:

- 通过控制旋钮调节分光比

- 控制旋钮上显示的刻度不代表真正的分光比，但是可以提供参考。刻度和真正的分光比之间的关系可以一单位一单位的变化并体现在数据表中

- 在同一刻度点精确重现分光比

l   调节分光比从小到大

l   如果设计的分光比小于当前状态，重置旋钮到0，然后重新调节到设计点

- 不要过于用力在控制旋钮上以防超出临界点

- 在不同的温度下，分光比会变化.

规格
