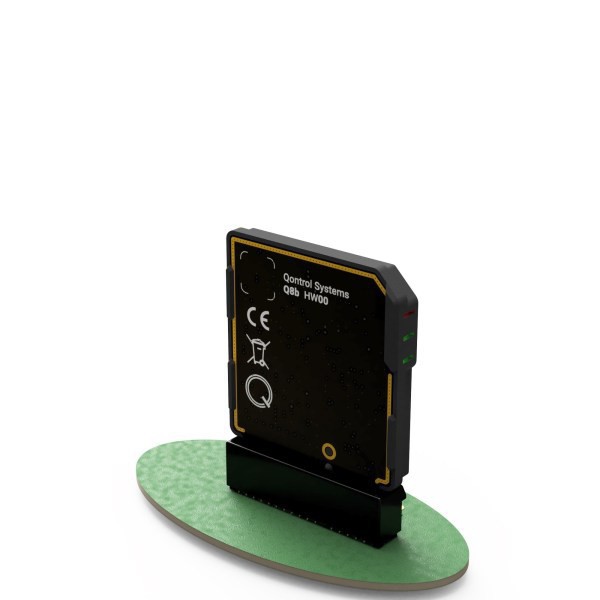

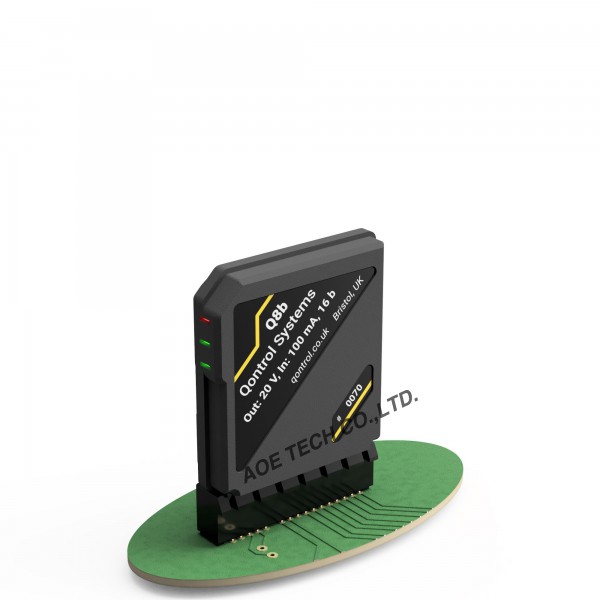

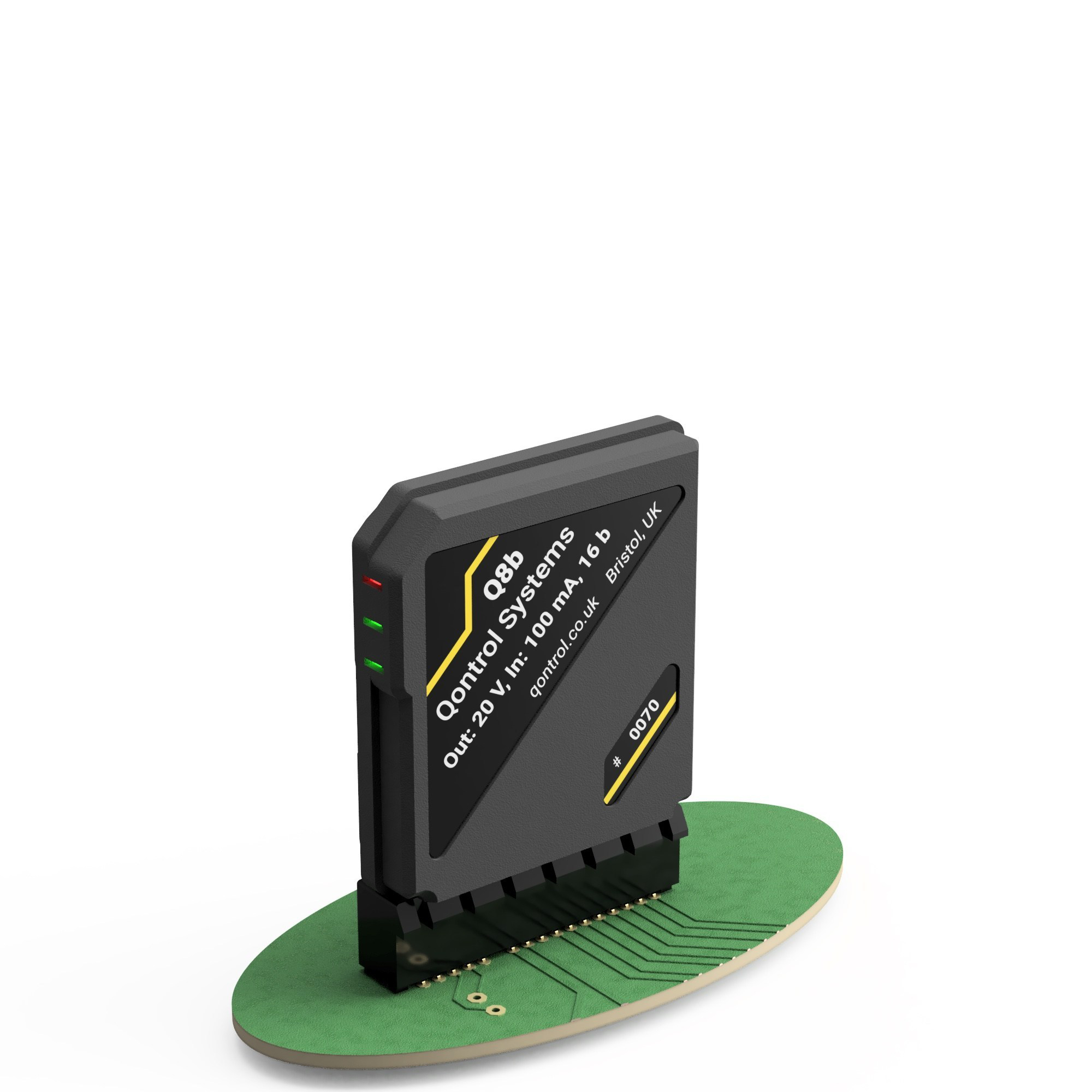

     8通道精密经济型电压输出驱动器模块。驱动程序是我们电子控制系统的核心。 它与您的PC通信以设置和测量设备内部的电压和电流。 我们的产品包括驱动器，将多个驱动器连接在一起的背板以及使它们以不同方式使用的附件。

描述：

这种经济的驱动器模块包含8个精确的电压可编程通道。 它使用了我们的新型卡式边缘连接器系统，该系统比以前的系统更易于使用且更坚固。 它可与我们的下一代全屏蔽背板，电缆和插入器基础设施一起使用。

特点：

• 8个软件定义的输入/输出通道
• 通道可配置为电压输出，电流输出，接地，电压或电流检测
• 硬件电压和电流控制（12 V，24 mA）
• 16位输出精度（±180 µV，±370 nA）
• 18位输入精度

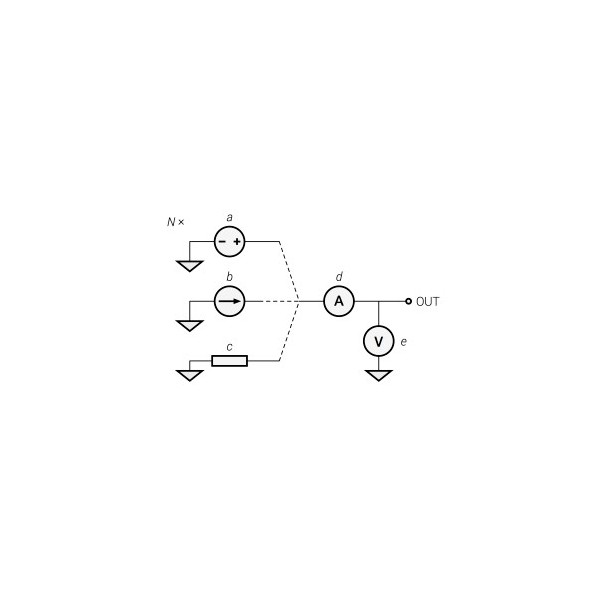

输出电路图

参考该图，标称性能值如下。 带有“±”的值是数字化步长（即分辨率）以及目标精度。a = 0..12 V ± 180 µV @ +50 mA/-500 mA source/sink max

• c = 1.6 Ω max
• d = –100..+100 mA ± 49 µA
