紫外激光二极管:中心波长375 nm

紫外激光二极管:中心波长375 nm

本页介绍的是本公司的中心波长为375 nm的紫外激光二极管。下表中列出了基本的规格,可以帮助您快速缩小搜索范围。点击表中每个产品编号旁的蓝色Info按钮可以弹出一个新窗口,包含了该二极管的深入信息。

特性

  • 最大输出功率70 mW
  • 中心波长375 nm
  • Ø5.6 mm的TO封装
  • 与Thorlabs的激光二极管和TEC控制器兼容
  • 包括SM05螺纹转接件

本页介绍的是本公司的中心波长为375 nm的紫外激光二极管。下表中列出了基本的规格,可以帮助您快速缩小搜索范围。点击表中每个产品编号旁的蓝色Info按钮可以弹出一个新窗口,包含了该二极管的深入信息。

我们将TO封装的二极管根据引脚配置分为标准A、B、C、D、E、F、G和H型引脚(见下图)。根据引脚形式用户可以轻松确定兼容安装座。Thorlabs的产品线对TO封装的二极管支持最广泛。

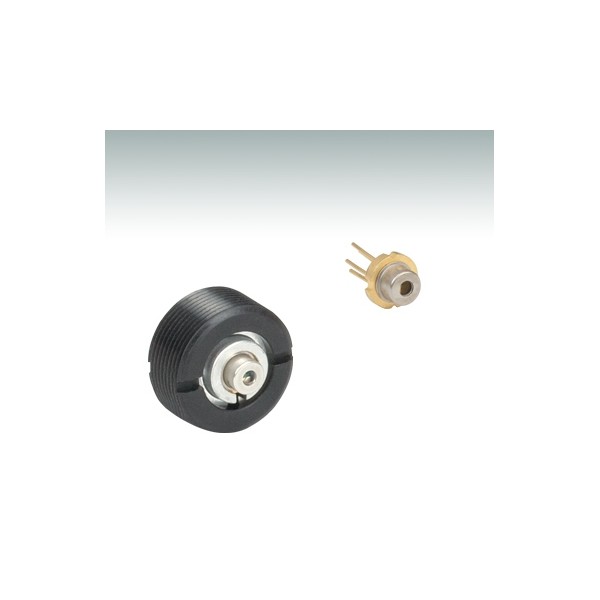

两种二极管都可以与附带的SM05螺纹被动安装转接件配合使用,使得二极管可以直接安装在SM05透镜套管可调安装座中。请注意,对于高功率应用需要使用TEC冷却安装座

尽管表中列出了每种二极管的中心波长,但这也只是典型波长。每个批次生产的二极管的中心波长都会稍有不同,因此您收到的二极管可能不是工作在典型的中心波长。二极管可通过温度调谐,改变温度将改变发射波长。

激光二极管对静电冲击非常敏感。在操作时请采取适当的措施;见防静电冲击配件。法布里-珀罗(FP)激光二极管对光学反馈也很敏感,这可能会引起激光二极管输出功率的显著波动。Thorlabs的技术支持团队可以帮助您选择激光二极管,并与您讨论操作中可能出现的问题。



教程

为您的激光二极管选择准直透镜

由于我们的中红外激光器具有高发散特性,因此需要使用准直光学元件。非球面透镜不会引入球差,常用于所需光束直径在1 - 5毫米的应用。下方给出的简单例子说明了在针对给定应用选择正确透镜时应考虑的关键规格。

举例:
所用激光二极管:L780P010
所需准直光束直径:Ø3毫米(主轴)

L780P010激光二极管的规格表明其典型水平和垂直方向上的发散角分别为10°和30°。因此,当光束传播时,将会出现椭圆形的光束。为了在准直过程中尽量收集光线,因此在计算时应选用其中较大的发散角(即,在该情况下选用30°发散角)。如果您希望将这种椭圆形的光束转换为圆形光束,我们建议使用变形棱镜对,它可以只在一个轴方向对光束进行扩束。



LD = 激光二极管

Ø = 光束直径

Θ = 发散角

根据上述信息,获得所需光束直径的透镜焦距可以由下式计算:



根据上述信息,这时就可以开始选择合适的准直透镜。Thorlabs公司提供大量非球面透镜供用户选择。对于上述情况,最理想的透镜是焦距在5.6毫米附近的-B增透膜模压玻璃非球面透镜。 C171TMD-B(易安装)或354171-B(未安装)非球面透镜的焦距为6.20,通过它们可以得到直径为3.3毫米的准直光束(主轴)。下一步,检查激光二极管的数值孔径(NA)是否会小于透镜的NA:

0.30 = NALens > NADiode ≈ sin(15°) = 0.26

目前为止,我们已经使用FWHM光束直径来表征光束。但更好的方法是利用1/e2的光束直径。对于高斯光束分布,1/e2的直径几乎等于1.7倍的FWHM直径。因此1/e2的光束直径能俘获激光二极管的更多输出光 (功率输送更大) ,并且最大限度减少远场衍射(较少的入射光被削波)。

一种较好的做法是选择数值孔径为激光二极管数值孔径的两倍的透镜。例如,A390-B或A390TM-B可以用作这些透镜各具有0.53的数值孔径,略大于我们的激光二极管数值孔径(0.26)。注意,这些透镜各具有4.6 mm的焦距,产生的主光束直径约为2.5 mm。
