PiLas皮秒半导体激光器

PiLas皮秒半导体激光器

PiLas皮秒半导体激光器

Pilas系列皮秒半导体激光器脉宽可低至18ps（FWHM），波长范围覆盖375nm~1550nm，峰值功率范围从20mW至高于1000mW（具体参数取决于所用的LD）。电触发信号和光脉冲之前的抖动约3~4ps。特殊波长和参数可根据客户要求定制。两种版本可选。

1MHz PiLas（重复频率从单脉冲到1MHz）



 PiLas



Ÿ   PiLas数字控制系统（EIG1000D）

Ÿ   激光头PILxxxG（375nm～1550nm）



高速PiLas（通常固定100MHz，其他重复频率可定制）



Ÿ   PiLas 100 MHz 控制系统 (EIG1000AF)

Ÿ   激光头(PILxxxF)，波长400nm～1550nm（其他波长按要求）

选件

PiLas选件

型号

特殊波长选择（须与ALS确认）

PILxxxSWS

特殊功率选择（须与ALS确认）

PILxxxSPS

多模光纤FC/PC输出

PiLxxxMM

单模光纤FC/PC输出

PILxxxSM

聚焦准直光束的微聚焦（焦距f：3～50mm）

PiLxxxMFS-f

光纤准直器，带FC/PC连接器（输入焦距f：3.1～12.1mm）

PiLxxxFC-f

PiLas控制器触发输出（BNC）的TTL-NIM转换器

PIL-CTN-01

LD温度控制器（内置热敏电阻和TEC）

PIL-TC



特点

l  脉宽低至12ps

l  抖动<4ps

l  内部和外部触发

l  波长范围375nm～1550nm

l  最小化的脉冲拖尾和二阶脉冲抑制

l  不同的光输出类型可选

l  峰值功率高至>1000mW

l  LD温度控制器可选

应用范围

l  高速装置测试

l  超快电路分析

l  光纤测试

l  测距

l  时域光谱分析

l  表面分析

l  激光和光纤放大器的种子源



技术背景

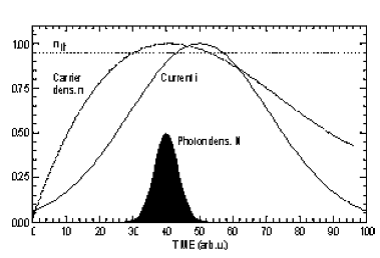

       下图描述了电脉冲泵浦下产生的光脉冲。

PiLas

参数

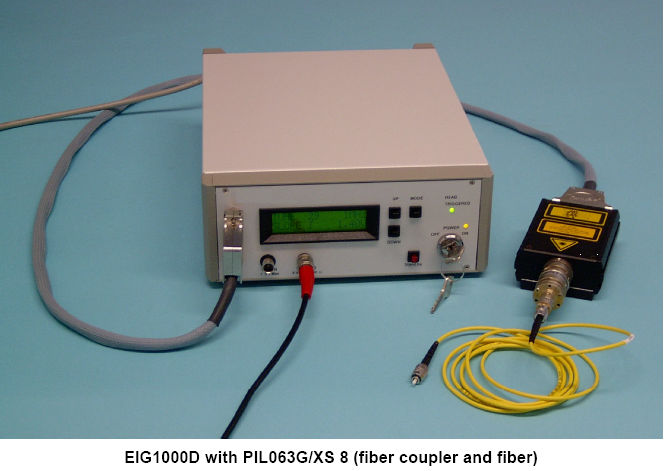

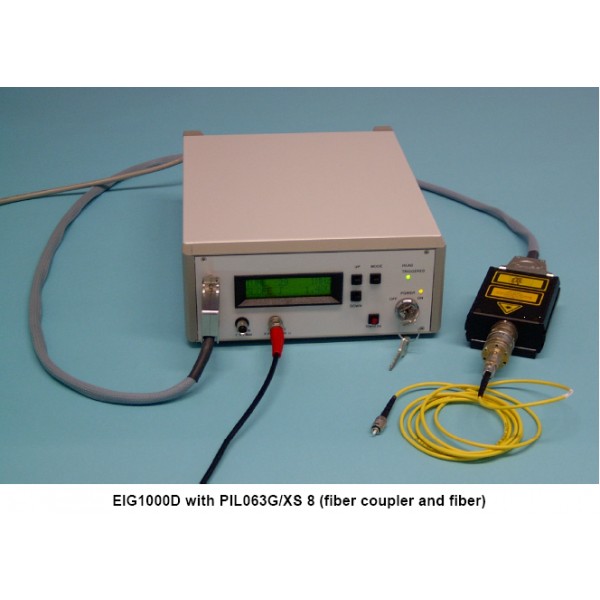

       一个完整的PiLas系统包括控制器EIG，激光头和光学装置。所有给出的波长均为范例，用户可以提出特殊的波长要求与ALS确认。一个对应的EIG，激光头可以互换使用以获得不同的波长。但一个激光头不可以在1MHz和100MHz控制器间互换。


激光头（至1MHz）



PILxxx

波长
(nm)

偏差
(nm)

谱宽
(nm)

脉宽
(ps)

准直光束峰值功率 (mW)(1)

PIL037

375

± 10

< 7

< 60

> 140

PIL040

408

± 10

< 7

< 45

> 400

PIL043

440

± 10

< 7

< 60

> 140

PIL047

473

± 10

< 7

< 60

> 140

(soon) PIL049

488

± 10

< 7

< 60

> 140

PIL063

635

± 10

< 7

< 40

> 150

PIL067

670

± 10

< 7

< 40

> 300

PIL078

780

± 15

< 7

< 35

> 300

PIL083

830

± 15

< 10

< 35

> 300

PIL085

850

± 15

< 10

< 25

> 100

PIL090

905

± 15

< 10

< 50

> 400

PIL106

1060

+5/-15

< 12

< 40

>400

PIL130

1300

+5/-15

< 13

< 35

> 100

PIL155

1550

± 15

< 15

< 25

> 50

PILxxxDFB

850, 1310, 1550

± 3

< 0.1

30 - 100

> 20



注：（1）更高功率可按客户要求。



高速激光头（固定100MHz）

其他频率10MHz～100MHz可按客户要求。

PILxxxF

波长
(nm)

偏差
(nm)

谱宽
(nm)

脉宽
(ps)

峰值功率
(mW) (5)

平均功率
(mW) (6)

PIL040F(4)

400

± 10

< 7

< 50

> 100

> 0.25

PIL063F

635

± 10

< 7

< 45

> 100

> 0.5

PIL067F

670

± 10

< 7

< 45

> 100

> 0.5

PIL078F

780

± 15

< 7

< 45

> 100

> 0.5

PIL083F

830

± 15

< 10

< 45

> 100

> 0.4

PIL130F

1300

+ 5/-15

< 13

< 50

> 50

> 0.2

PIL155F

1550

+ 5/-15

< 15

< 30

> 50

> 0.1

PILxxxDFBF

850, 1310, 1550

± 3

< 0.1

30…100

> 20

> 0.05



注：（4）只带TEC，固定重复频率100MHz

-       PIL037F, PIL043F PIL047F and PIL049F根据客户要求

（5）准直光束的典型输出功率。更高功率根据客户要求。

（6）如需更高功率，建议选择TE稳定装置。



激光头尺寸：长×宽×高＝107mm x 74mm x 38mm

输出光装置



1.准直和聚焦的自由空间输出



标准的准直







微聚焦





2.可调光纤耦合输出



标准光纤耦合







带光纤准直器的光纤耦合







带光纤准直器和微聚焦的光纤耦合





带可拆卸光纤耦合单元的准直输出

3.固定光纤耦合输出





固定光纤耦合







带光纤准直器的固定光纤耦合





带光纤准直器和微聚焦的固定光纤耦合







控制器

参数

EIG1000D
(用于 PiLas 1 MHz )

EIG1000AF
(用于PiLas 100 MHz )

 内部触发

重复频率

最大1 MHz

固定100 MHz
其他重频10～110 MHz根据要求

内部触发重复频率可调数值

1 MHz, 500 kHz, 200 kHz,
100 kHz…10 Hz, 单脉冲

固定100 MHz
其他重频10～110 MHz根据要求

 外部触发

外部触发输入

单脉冲t – 1 MHz

典型值：内部固定频率的± 5%

幅度

-5V…+5V / TTL / NIM

-5V…+5V / TTL / NIM

阻抗

1 兆欧 / 50欧

50欧

脉宽

典型值 ≥ 10 ns

典型值 ≥ 4 ns （100MHz）

 预触发输出

幅度

TTL

TTL or 2V @ 50欧

脉宽

典型值≥ 10 ns

典型值 ≥ 4 ns （100MHz）

触发延时（其他根据要求）

70 ns

近似60 ns

预触发和光输出间抖动

典型值≤3ps

典型值≤4ps

控制器尺寸：长×宽×高＝326 mm x 235mm x 88mm

图示：

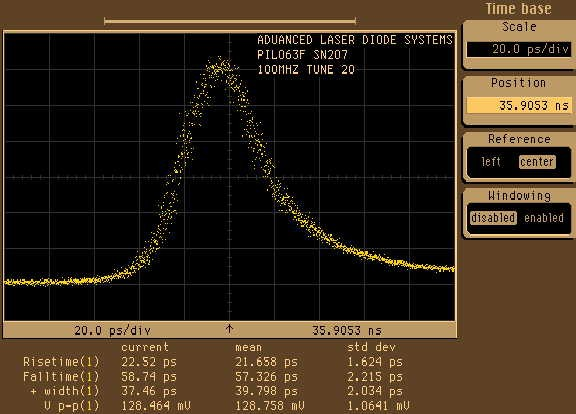

PIL063F光脉冲（使用UltraFast 35探测）

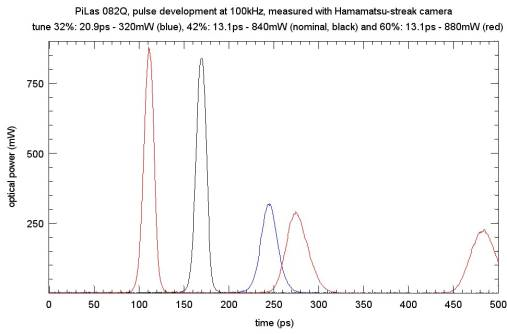

PIL082Q光脉冲（使用滨松条纹相机拍摄）





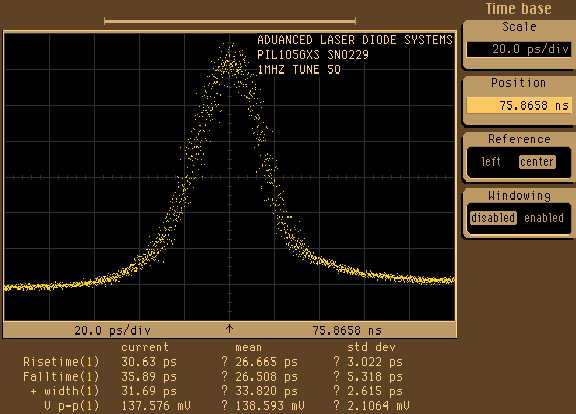

PIL078G光脉冲（使用UltraFast20探测）
