TeraFAST-256-HS高速线性太赫兹相机
TeraFAST-256-HS高速线性太赫兹相机(High speed linear THz camera)
品牌: Terasense
型号: TeraFAST-256-HS system
TeraFAST-256-HS高速线性太赫兹相机(High speed linear THz camera)
品牌: Terasense
型号: TeraFAST-256-HS system
TeraFAST-256-HS高速线性太赫兹相机(High speed linear THz camera)
品牌: Terasense
型号: TeraFAST-256-HS system
高速线太赫兹相机是Terasense的全新的产品,它的特点是,前所未有的成像速度为每秒5000帧,并易于集成到任何工业过程。它的超快线性传感器阵列是建立在非破坏性测试(无损检测)和质量控制(质量控制)为许多工业应用,采用高速传送带内置。该产品适用于大多数输送机的皮带速度为15米/秒。
Terasense的线性太赫兹成像系统由2部分组成:太赫兹成像相机和太赫兹发生器,两个优化和同步的彼此。该发生器配有一个专门配置的喇叭天线,其目的是覆盖整个成像区域,穿过传送带。该角均匀地传播太赫兹光束,并确保整个太赫兹辐射功率被正确地从发生器传送到相机。相机的像素大小决定了图像分辨率为1.5毫米,这点足够支持在大多数工业应用中成像。
产品特征:
l 图像采集速率:5千赫(5000 fps)
l 扫描速度:高达15米/秒(900米/分钟)
l 光谱范围:50 GHz–0.7 THz
l 像素数(可扩展):256 x 1
l terafast®Viewer软件
l 保修期:1.5年
l 轻松集成到生产过程
竞争优势:
l 无电离辐射
l 极高的图像采集率(5)
l 易于集成到工业过程
l CE认证符合性
l 即插即用的设计和定制的解决方案
l 成本低
太赫兹相机中的样品
输送机系统安装
TeraFAST-256-HS高速线性太赫兹相机 |

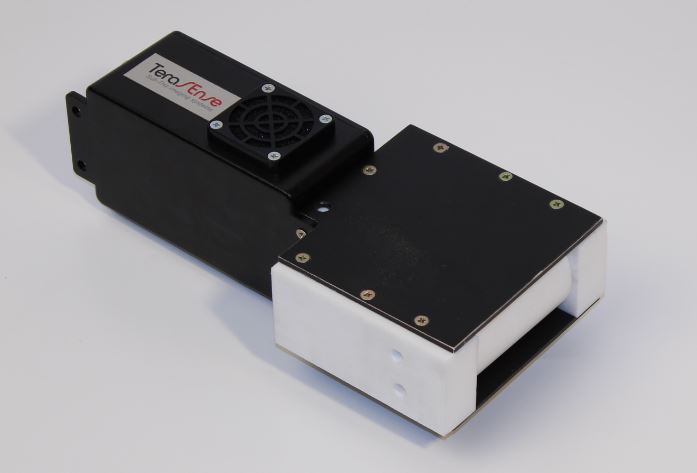

太赫兹源 |
产品规格:
Number of pixels: |
256 (256 x 1) |
Image acquisition rate: |
5000 fps (5 KHz) |
Pixel size: |
1.5 x 3 mm |
Responsivity: |
8000 V/W |
. |
|||
Imaging area: |
384 x 3 mm |
100 nW (at 5000 fps |
|
Dimensions of device: |
450 x 160 x 44 mm |
Min detectable power/pixel: |
45 nW (at 1000 fps) |
Sync out: |
TTL (+5 V) |
14 nW ( at 100 fps) |
|
. |
|||
Interface: |
mini-USB |
Software supplied: |
TeraFast® Viewer |
应用:
我们代号为terafast的高速相机在快速无损、非侵入性的表征成像物体,检测均匀材料或涂层表面的物体缺陷中比以往更容易和更快。它优秀的图像采集速率适用于许多工业应用与无损测试,质量控制和过程控制。
医药化妆品行业 |
木材加工行业 |
药品、医疗产品和工业生产线婴儿尿布的无损检测(无损检测) |
检测隐蔽的山谷里,内部形状,形状和/或缺陷节省检查时间很多。木材分析检查在木材里的水分。 |
食品工业 |
快速消费品包装 |
任何食品中的塑料碎片或异物 |
检查包内的项目的可用性作为一个过程控制步骤;排除人为错误或有缺陷的包装 |
建筑材料与建筑行业 |
汽车工业 |
用于找出混凝土,地面找平,水泥中的不均匀;受潮或者墙面漆 |
对橡胶轮胎中存在的异物或者其他物体监测,避免了人工检查带来的不便 |
农业和畜牧业 |
国土安全 |
马铃薯选择在输送带上运行的方法,目的是将马铃薯泥与泥块和石块分开。测量羊毛的厚度 |
监测隐藏在包裹中的不明物体,机场安检,内容识别 |
