 Tydex太赫兹透镜TPX (THz Lenses)

尖丰光电提供俄罗斯Tydex公司TPXHRFZ-Si材料的THz透镜。Tydex公司位于俄罗斯圣彼得堡,是世界上Golay Cell的唯一的原产商。Tydex公司还生产离轴抛物面镜,大口径天文光学器件等产品

品牌:俄罗斯Tydex

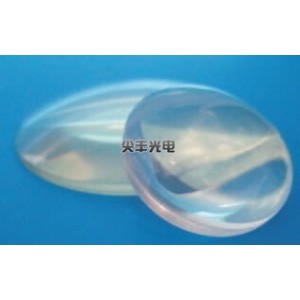

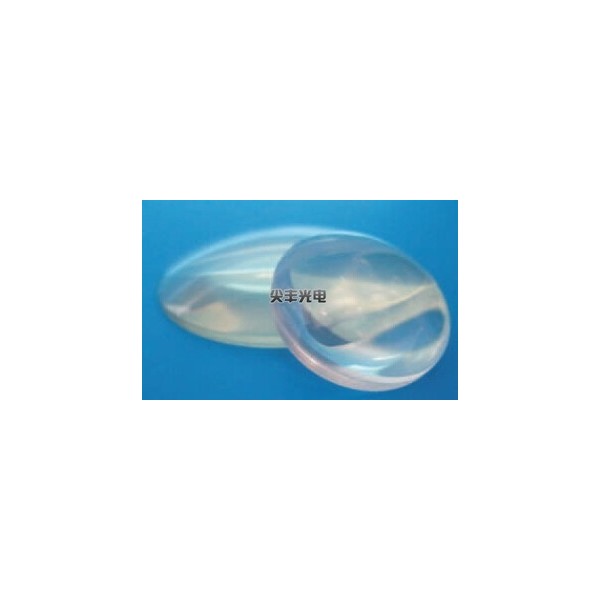

1、TPX透镜Tydex



技术参数:

材料

TPX

形状

平凸双凸

最大直径, mm

to 100

直径公差, mm

+ /-0.25

通光口径, %

>=90

有效焦距公差, %

+/- 1

表面质量 (两面抛光), scr/dig

80/50

表明精度, mm

+/- 0.01 和理想球面和平面的差

   所有有效焦距都是针对300µm波长而计算的。在THz波段(30-3000 µm)边界和可见光下,折射率色散产生有效焦距公差和生产产生的有效焦距公差相比是可以忽略不计的。

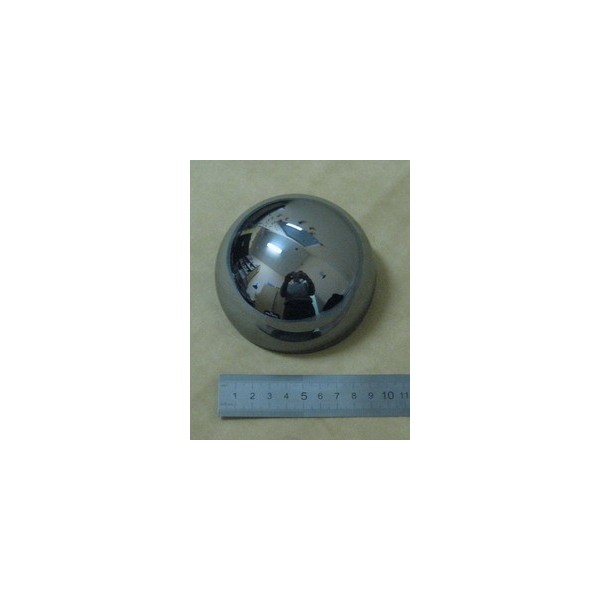

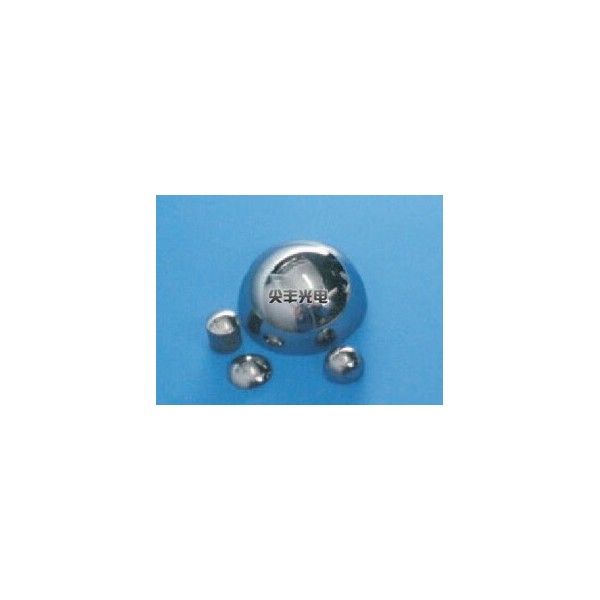

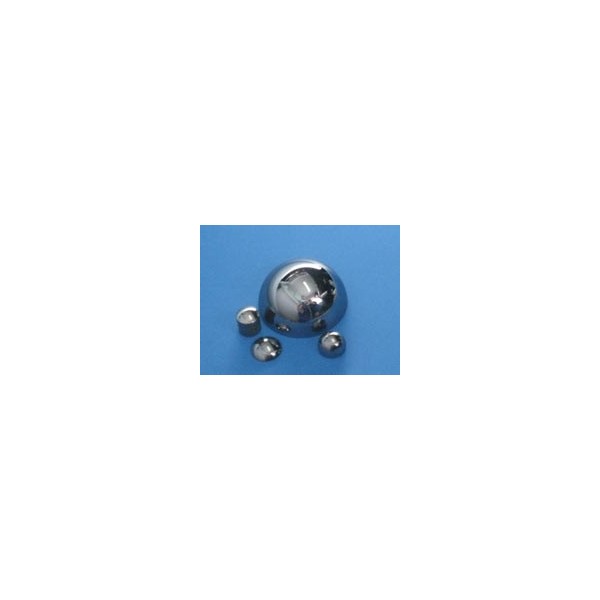

2、HRFZ-Si透镜Tydex



技术参数:

材料

HRFZ-Si

外型

spherical, hyper-hemispherical,

hemispherical,

hypo-hemispherical, and bullet

直径, mm

2-150

直径公差, mm

+/-0.1

通光口径, %

>=90

表面质量, scr/dig

80/50

表面精度, mm

+/-0.01和理想球面和平面的差

膜层

高透膜




3.HRFZ-Si半月透镜Tydex



技术参数:

材料

HRFZ-Si

外型

平行平板

最大直径, mm

150

直径加工公差,mm

0

厚度公差, mm

+/0.1

通光口径, %

>=90

平行度, arc. min

3

表面质量, scr/dig

60/40

表面精细度, mm

+/-0.01和理想平板的差异

膜层

高透膜层

关于俄罗斯Tydex公司:

Tydex公司位于俄罗斯圣彼得堡,是世界上Golay Cell的唯一的原产商。Tydex公司还生产离轴抛物面镜,大口径天文光学器件等产品。
