【Thorlabs新产品】1064 nm宽带光纤隔离器

【Thorlabs新产品】1064 nm宽带光纤隔离器

Thorlabs索雷博产品

产品描述光隔离器是一种只允许光以单一方向通过的无源磁光器件,可防止光源受到由背反射或信号产生的不良影响。背反射可能损坏激光器或者使之产生跳模、振幅变化或频移。

【Thorlabs新产品】1064 nm宽带光纤隔离器

Thorlabs索雷博产品

产品描述光隔离器是一种只允许光以单一方向通过的无源磁光器件,可防止光源受到由背反射或信号产生的不良影响。背反射可能损坏激光器或者使之产生跳模、振幅变化或频移。

IO-F-SLD系列为偏振无关宽带光纤隔离器,中心波长包括已有的840 nm和895 nm以及最新发布的1064 nm,所有型号都可在宽波长范围内提供平坦的隔离度,是用于超辐射发光二极管(SLD)等宽谱器件的理想选择。隔离器两端带无接头的尾纤,Thorlabs也可根据要求提供带接头的版本或者定制隔离器。

 optical_isolators1064_nm

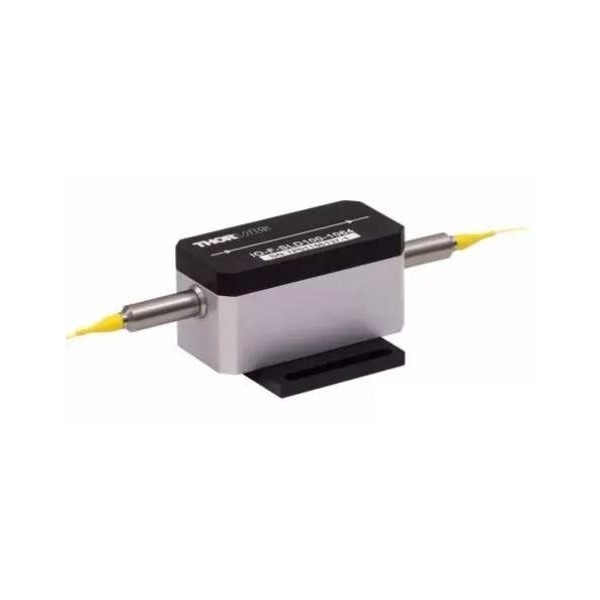

IO-F-SLD100-1064光纤隔离器

型号和参数光纤隔离器型号由以下几个部分组成,从型号即可获知产品基本参数。

IO - 隔离器

字母

偏振相关性:

F/K-无关; J/L-相关

最大功率水平:

F/J-2W CW; K/L-10W CW

SLD1XX - 波长范围,nm

中心波长,nm

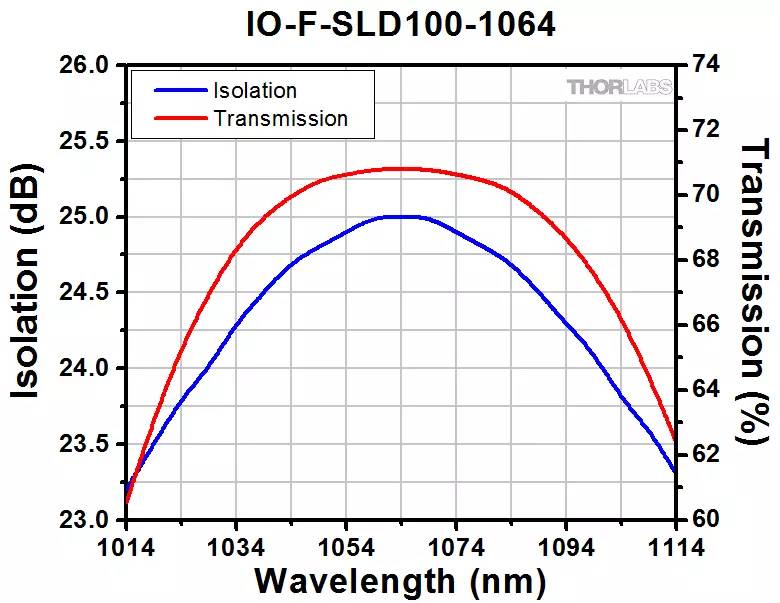

比如,IO-F-SLD100-1064为偏振无关光纤隔离器,最大功率为2W连续光,波长范围100 nm,中心波长1064 nm。下图所示为隔离度和透过率曲线。另外,插入损耗和回波损耗分别为≤1.5 dB和≥50 dB。

 optical_isolators1064_nm

光路原理图下图为偏振无关光纤隔离器的光路原理图。



正向模式:入射光被双折射晶体分成两束光,法拉第旋转器和半波片使得两束光的偏振方向连续旋转45度,随后两束光通过第二个双折射晶体后再次合并。图中蓝线光路。

反向模式:背反射光通过第二个双折射晶体后分成两束光,此时偏振与正向模式光偏振相同。由于法拉第旋转器是一种非互易性的偏振旋转器,所以它将抵消反向模式光由半波片产生的偏振旋转,此时偏振与正向模式光的偏振成90度。当这两束光通过第一个双折射晶体后,将偏离准直透镜,并入射在外壳壁上被吸收。如图中红线光路。
