高速高功率脉冲调制激光光源
型号:JF8142系列
该光源为脉冲高功率光纤耦合输出光源,可提供模块式、台式等结构。核心器件为光纤耦合输出大功率激光器。该激光器满足Telcordia激光器可靠性要求。可以满足各种领域的运用需求。
同时,我们采用独有的短脉冲光器驱动电路,让激光器有非常优秀的瞬态性能,并且保证激光器的安全性。
该光源提供内部信号源调制模式(略称内调制),在该模式下,会在按照软件或前面板设定的脉宽和重频输出光脉冲,同时在电同步口送出同步信号,供数据采集使用。
也提供外部信号源调制模式(略称外调制),在该模式下,会按照外部输入信号频率输出由软件或前面板设定的脉宽的光脉冲。该模式下,支持单脉冲输出。
提供单模单管输出,单模放大输出和多模单管输出三个系列。
◆应用:
1.激光加工
2.医学
3.固体激光泵浦
4.光纤激光器
5.国防军事研究
6.激光测距
7.科研教育
8.种子源
特点:
●台式、模块式可选
●窄脉宽:>10ns 可选
●高重复频率:<100KHz 可选、可调
●内置高速信号源:脉宽占空比可调
●支持外部信号输入调制
●单模、多模光纤耦合输出可选
●多种波长可选: 808, 915, 945 ,980 ,1064,1550nm
●高脉冲功率: 最高可达KW 级
●输出峰值功率可调
●高稳定性:国际领先的脉冲电路
光性能指标
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
峰值输出功率(1)(2) |
Pp |
----- |
----- |
12 |
W |
中心波长(1) |
λc |
λ-3 |
λ |
λ+3 |
nm |
-3dB谱宽 |
Δλ |
----- |
----- |
4 |
nm |
脉冲宽度(1)(2) |
Pulse |
10 |
------ |
300 |
ns |
重复频率(1)(2) |
F |
------ |
------ |
100 |
KHz |
边模抑制比 |
SMSR |
20 |
------ |
------ |
dB |
输出功率稳定性 |
|
------ |
------ |
5 |
% |
输出光纤 |
默认105/125光纤,可选62.5/125, 50/125光纤 |
808nm、915nm、940nm、975nm多模输出
1064nm单模单管输出
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|||||
峰值输出功率(1)(2) |
Pp |
----- |
----- |
0.7 |
W |
|||||
中心波长(1) |
λc |
λ-1 |
λ |
λ+1 |
nm |
|||||
-3dB谱宽 |
Δλ |
----- |
----- |
2 |
nm |
|||||
脉冲宽度(1)(2) |
Pulse |
10 |
------ |
300 |
ns |
|||||
重复频率(1)(2) |
F |
------ |
------ |
100 |
KHz |
|||||
边模抑制比 |
SMSR |
35 |
------ |
------ |
dB |
|||||
输出功率稳定性 |
|
------ |
------ |
5 |
% |
|||||
输出光纤 |
默认HI1060单模光纤 |
|||||||||
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|||||
峰值输出功率(1)(2) |
Pp |
----- |
----- |
2 |
KW |
|||||
中心波长(1) |
λc |
λ-2 |
λ |
λ+2 |
nm |
|||||
-3dB谱宽 |
Δλ |
----- |
----- |
2 |
nm |
|||||
脉冲宽度(1)(2) |
Pulse |
10 |
------ |
300 |
ns |
|||||
重复频率(1)(2) |
F |
------ |
------ |
100 |
KHz |
|||||
边模抑制比 |
SMSR |
35 |
------ |
------ |
dB |
|||||
输出功率稳定性 |
|
------ |
------ |
5 |
% |
|||||
输出光纤 |
默认HI1060单模光纤或SMF-28单模光纤 |
1550nm,1064nm 单模MOPA输出
常规指标
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
工作温度 |
Tw |
0 |
----- |
40 |
℃ |
存储温度 |
Ts |
-40 |
----- |
80 |
℃ |
功耗 |
Pc |
----- |
----- |
15 |
W |
工作温度 |
Tw |
0 |
----- |
40 |
℃ |
存储温度 |
Ts |
-40 |
----- |
80 |
℃ |

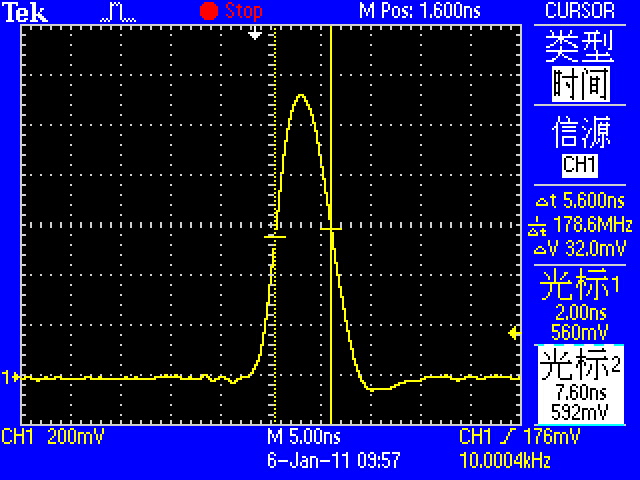

光脉冲示例:

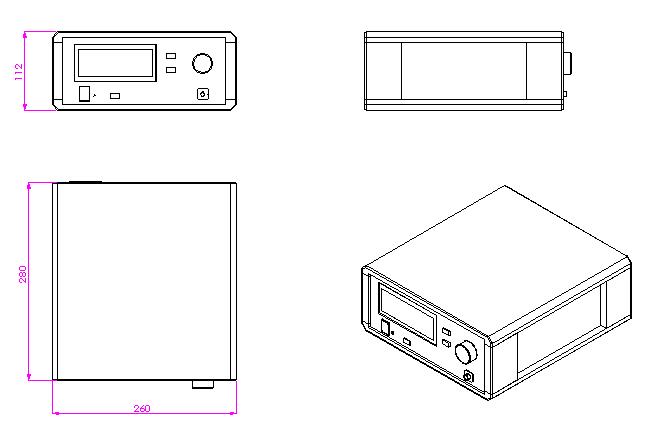

机械结构
JF8142:280*260*112mm
