多模泵浦光源

多模泵浦光源

型号:JF8146

产品简介:该激光器光源核心器件采用制冷或无制冷高功率多模Pump,配合本公司独创的大电流驱动和智能化控制的技术,使该光源稳定、可靠,易于控制与调制。

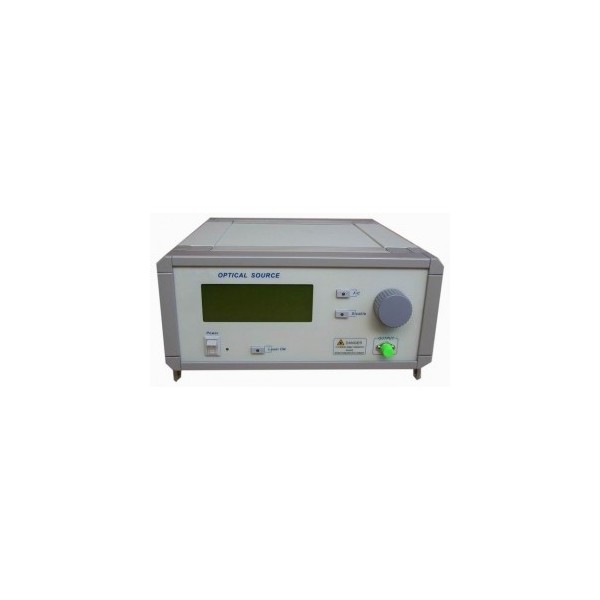

多模泵浦光源

型号:JF8146

产品简介:该激光器光源核心器件采用制冷或无制冷高功率多模Pump,配合本公司独创的大电流驱动和智能化控制的技术,使该光源稳定、可靠,易于控制与调制。该光源至少集成了以下技术:
    驱动:对于高达10A以上的驱动电流,我们采用专利的开关电源控制技术和专业的电源滤波技术,保证了电源的高效率和低功耗、低发热。比传统技术降低发热量60%以上。
    制冷和散热:采用和驱动一样的专利技术来进行激光器温度控制,保证激光器输出波长的稳定性和激光器的长寿命。同时,采用一般用于笔记本电脑等产品的热管散热技术,进行有效散热。
    控制:双CPU分别控制显示和底层驱动,使得控制更加智能化和稳定可靠。可以通过设备面板和RS232控制接口进行设备内部的功率、电流、温度等参数实时采集,同时对输出功率、波长等参数进行数控。
    结构:台式和模块式产品均可以提供。

应用:

1.双包层光纤放大器研究、测试、生产
2.双包层光纤激光器研究
3.无源器件的测试和生产
4.热敏打印
5.医疗
6.固体激光泵浦
7.红外照明

特点:

●高达10W的高功率光纤输出
●输出功率可调(旋钮、远程软件)
●波长可微调(带制冷器)
●专利驱动技术
●多波长可选:808nm,915nm,975nm
●高稳定性和高可靠性
●RS232和RS485控制接口可选
●高精度的APC和ATC电路

光性能指标

Parameter

Symbol

Min

Typ

Max

Unit

Output power  Note1

Po

1

------

10

W

Peak wavelength Note2

RMS Spectral width

Output power stability 15 mins

Output power stability 8hours

λp

Δλ

ΔPS

ΔPL

965

975

985

nm

------

4

8

nm

------

-------

±0.05

dB

------

-------

±0.2

dB

TEC Stability

ΔTl

------

±0.1

±0.2

TEC operating range

Tl

20

25

30

Operating Voltage Note3

V

170

220

260

VAC

Power Consumption

Pc

------

------

15

W

Operating Temperature

Tw

0

-------

45

Storage Temperature

Ts

-40

-------

80

Output fiber



105/125 MM,  NA:0.22 or 0.15

Note1:Output power can be adjusted between 1W and 10W

Note2:Output wavelength is optional:

808nm

915nm

940nm

960nm

975nm

Note3:Operating voltage for module is +5VDC

多模泵浦光源

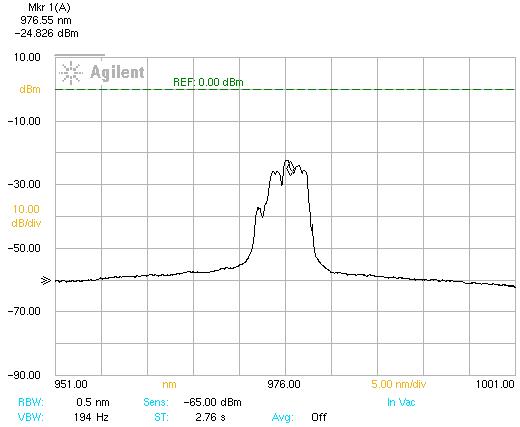

典型光谱:

典型光谱

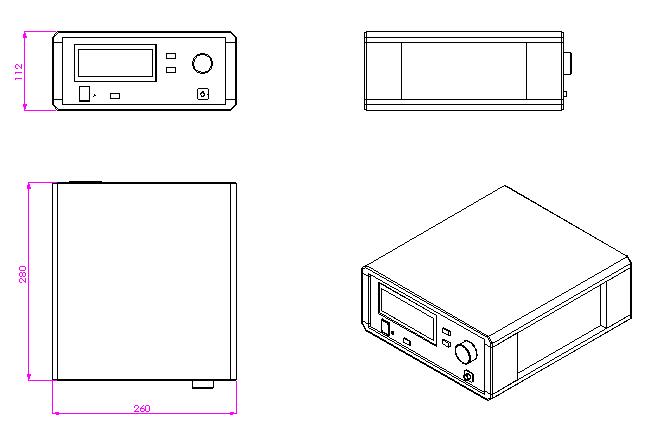

机械结构

JF8146:280*260*112mm

 机械结构

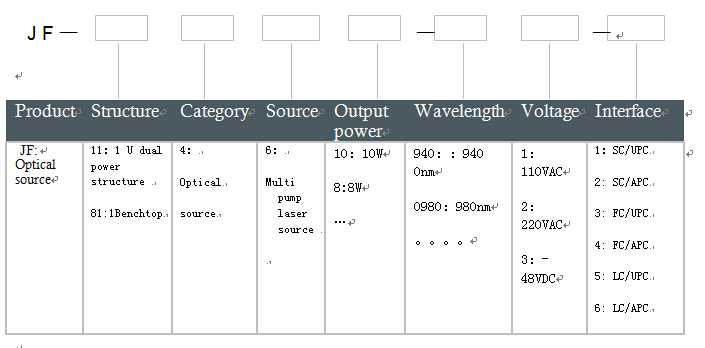

订货信息:

 订货信息
