635nm或1064nm波分复用器

Wavelength Division Multiplexers (635/1064)

(WDM Series )



The Wavelength Division Multiplexers combine or separate light at different wavelengths. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. These components have been extensively used in laser marking and fiber optics instrumentation.

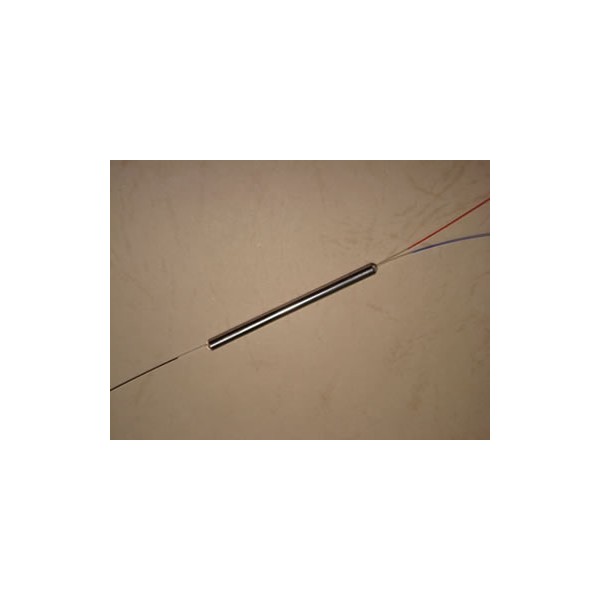

Wavelength Division Multiplexers


Specifications
Parameter         Unit           Value
Longer Operating Wavelength nm           1064 ± 5
  Max. Insertion Loss dB           0.15
  Max. Polarization Dependent Loss  dB           0.05
  Min. Isolation     dB           20
Shorter Operating Wavelength nm           635 ± 5
  Max. Insertion Loss dB           1.0
  Min. Isolation     dB           15
Thermal Stability     dB/℃               ≤ 0.002 over -5 °C to +70 °C
Min. Return Loss      dB           55
Min. Directivity       dB           55
Max. Optical Power (Continuous Wave) W           5
Fiber Type                     HI 1060 fiber
Operating Temperature ℃               -5 to +70
Storage Temperature ℃               -40 to +85
*Test at central wavelength only.

Package Dimensions

Package Dimensions

Ordering Information:





WDM-①-②②②②-③-④-⑤-⑥
①: Configuration       ③: Connector Type     ④: Fiber Jacket
1 - 1 × 2             N - None           B - 250 μm bare fiber
                                    L - 900 μm loose tube
                                    S - Specify

⑤: Fiber Length
1 - 1.0 m
S - Specify
