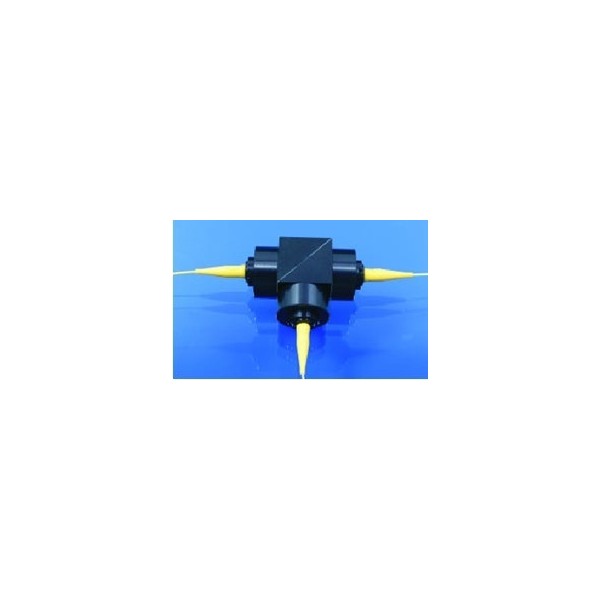

1x4 1x8滤波片式保偏耦合器模块

特点：

• 插入损耗低和损耗
• 高消光比和高隔离度
• 高稳定性和可靠性

应用

• EDFA
• 光学仪器
• 电力监控
• 光纤传感器

参数

1x4

1x8

中心波长 (nm)

1310 or 1550

1064

1310 or 1550

1064

工作波长范围 (nm)

+/-30

插入损耗 (dB)

≤7.5

Typ. 7.0

≤8.0

Typ. 7.5

≤11.0

Typ.10.5

≤11.5

Typ. 11.0

WDL (dB)

≤0.5, Typ. 0.3

均匀性   (dB)

≤0.8

≤1.0

最小回损(dB)

≥50

≥50

Directivity (dB)

≥50

≥45

消光比 (dB)

Type B

(Both of axis working)

≥20

≥17

Type F

(Fast axis blocked)

≥22

≥22

PDL (only for   Type B) (dB)

≤0.1

≤0.15

温度相关损耗 (dB/℃)

≤0.006

≤0.008

光纤类型

熊猫保偏光纤

工作温度 (℃)

-5 ~+70

-5 ~+50

-5 ~ +70

-5 ~+50

储存温度(℃)

-40 to +85

封装尺寸(mm)

100x80x10

120x80x12

PMFC

Type

Wavele ngth

Coupling

Ratio

Axis

Alignment

Pigtail Type

Fiber Type

Length

Connector

1x4

1x8

1064

1310

1550

EVEN X=Specify

F=Fast     Axis

Blocked B=Both     Axis Working

900=900um loose tube

2000=2mm loose tube

3000=3mm

loose tube

5=Panda fiber

0.8=

0.8m

NE=None

FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC XX=Other
