保偏波分复用器(PM Filter WDM)

可选择波长：(980/1064, 1030/1064, 980/1550, 1550/1064,1480/1550nm)

产品简介
技术文档

保偏波分复用器

可选择波长：(980/1064, 1030/1064, 980/1550, 1550/1064,1480/1550nm)

产品简介: 保偏WDM器件是光纤传感、相干光学、光纤激光领域的核心器件，广范应用于保偏掺铒光纤放大器、相干通信及光纤激光器产品中。我公司生产的1x2 980/1550 拉锥保偏波分复用器（WDM）具有插损小、隔离度高、消光比大的特点，并且可以为客户提供定制服务，满足客户对产品的各种规格需求，欢迎广大客户来电咨询。

光波分复用器(WDM)用来把两种不同波长工作的光耦合到一根光纤中传输,同样可以反向使用作为解复用器.保偏光波分复用器(PM-WDM)的输入输出使用了保偏光纤,适合于不同的应用场合.

保偏光波分复用器(PM-WDM)通常有两种技术制作,熔融拉锥技术(FBT)和微光学技术.两种技术相比,各有优缺点:熔融拉锥技术(FBT)的产品损耗更低,但是因为收到保偏光纤的限制,不能够提供更多的波长选择,同时因为熔融拉锥技术(FBT)产生的耦合区对波长敏感,因此受到更多的制约.目前,本公司可以提供1310/1550nm熔融拉锥型保偏光波分复用器(PM-WDM).

微光学型保偏光波分复用器利用光准直透镜把不同波长的光耦合到分色镜中,然后重新聚焦到一根光纤输出,这种技术对输入输出的保偏光纤没有更多的要求,因此用户可以有更多的波长选择.

尖丰光电可以提供的微光学型保偏光波分复用器工作波长可以在400nm~1625nm的范围内选择.

产品特点:
• 各种工作波长可选
• 消光比20dB以上
• 满足各种特殊要求波长设计
• 高消光比和高隔离度
• 低插入损耗

高稳定性和可靠性
应用领域:
• 保偏光纤放大器
• 保偏光纤激光器
• 保偏系统
• 仪器仪表

• 科学研究领域

参数规格:

参数		980/1064	1030/1064	980/1550	1550/1064		1480/1550
通过波长 (nm)		960~990 or 1020~1080	1064+/-2.5	1520~1580	1500~1600		1520~1580
反射波长 (nm)		1020~1080 or 960~990	1030+/-10	960~990	1040~1064		1480+/-10
通过插入损耗 (dB)		≤0.8	≤0.8	≤0.7	≤0.8		≤0.8
反射插入损耗(dB)		≤0.6	≤0.6	≤0.5	≤0.6		≤0.6
透射端隔离度(dB)		≥25	≥25	≥25	≥25		≥25
反射端隔离度(dB)		≥13	≥13	≥13	≥13		≥13
透射端偏振相关损耗 (dB)		≤0.3
消光比(dB)		≥20
回波损耗(dB)		≥50
插入损耗热稳定性 (dB/℃)		≤0.005
可承受的光功率(CW,total) (mW)		≤300
光纤类型	Common& Pass port	PM 980	PM 980	PM 1550		PM 1550	PM1550
	Reflection Port	PM 980	PM 980	HI1060 or PM 980		HI1060 or PM 980	SMF-28e or PM1550
工作温度 (℃)		0 ~ +65
储存温度 (℃)		-40 ~ +85

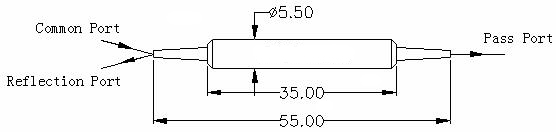

封装尺寸(mm)		φ5.5×L35
