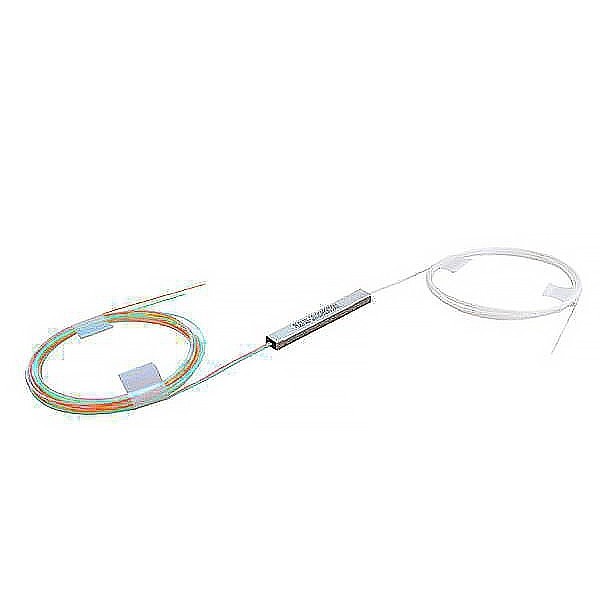

1x2(2x2) 保偏拉锥耦合器

1x2(2x2) 保偏拉锥耦合器

1x2(2x2) 保偏拉锥耦合器

      保偏光纤耦合器采用特殊的保偏光纤通过强熔工艺制作，能够将偏振光分成偏振态与输入光相同的两束光，并可根据用户要求制备成任意耦合比

产品特点：

  • 低损耗低插入损耗
  • 高消光比
  • 高稳定性和可靠性

产品应用：

  • 光纤放大器，功率监测
  • 相干通信光纤陀螺仪
  • 光纤传感器

规格参数：

参数

P grade

A grade

P grade

A grade

P grade

A grade

中心波长 (nm)

1310, 1550

9,801,064

780,850

中心波长范围(nm)

±20

附加损耗(dB)

0.2

0.3

0.6

0.8

0.6

0.8

最大附加损耗(dB)

≤0.4

≤0.6

≤0.8

≤1.0

≤0.8

≤1.0

ER (dB)

≥20

≥17

≥18

≥16

≥18

≥16

指向性(dB)

≥55

工作温度(℃)

-40 ~ +85

储存温度(℃)

-40 ~ +85

 *加头损耗IL≤0.3db，RL≧5db，ER≧2db

*默认的连接器键与慢轴对齐

封装信息：

配置

1x2 or 2x2

光纤长度

0.8m, others on request

光纤类型

熊猫型

尾纤类型

250μm 裸光纤

900μm 松套管

900μm/2mm/3mm     松套管

尺寸(mm)

φ3.0×54

φ3.0×70

90x16x9

封装尺寸：

封装尺寸

订单信息：

CP

类型

等级

接口类型

波长(nm)

耦合比

尾纤类型

光纤类型

长度

连接头

封装



熔融耦合

P A

1x2

2x2

780

850

980

1064

1310

1550

1/99         2/98

3/97        ……      50/50

250=250um 裸光纤

900=900um松套管         2000=2mm松套管

5=熊猫型

0.8= 0.8m

X:other

NE=None

FA=FC/APC

FC=FC/UPC

SA=SC/APC

SC=SC/UPC

LC=LC/UPC

XX=Other

3x54

….
