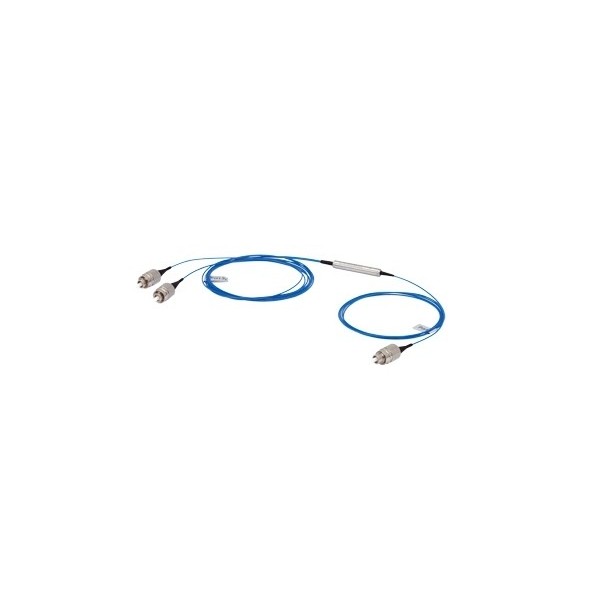

四端口保偏环形器

四端口保偏环形器

四端口保偏环形器

产品简介：

    光纤环形器是一种特殊的光纤组件，具有单纤双向传输的功能。当光由一端口输入时，光几乎毫无损失地由下一端口输出。此功能常结合光纤光栅和其他反射组件用于密集波分复用系统、双向通信系统、色散补偿，EDFA应用和光学时域反射探测(OTDR)技术测量。

产品特点：



  • 低插入损耗
  • 高消光比
  • 高隔离度
  • 高稳定性和可靠性



产品应用：



  • EDFA
  • 光纤传感器
  • 光纤激光器
  • 双向通讯
  • 色散补偿



规格参数：

类型     参数

Type A

Type B

Type B

工作波长 (nm)

1310 or 1550

1064

工作波长范围(nm)

±30

±20

±5

典型插入损耗 23℃(dB)

50

30

35

隔离度 23℃(dB)

≥40

≥20

≥28

典型插入损耗 23℃ (dB)

0.8

0.7

2.1

插入损耗 (dB)

≤1.1

≤1.0

≤2.8

消光比 (dB)

≥20

≥20

≥20

串扰 (dB)

≥50

回波损耗 (dB)

≥50

可承受光功率 (CW, total) (mW)

≤300

光纤类型

熊猫型光纤

工作温度 (℃)

-5 ~ +70

-5 ~ +50

储藏温度 (℃)

-40 ~ +85

尺寸 (mm)

φ5.5×L35

*以上参数都是不含连接头的数据

*加头损耗IL≤0.3db，RL≧5db，ER≧2db

*保偏光纤的慢轴方向与连接头定位键对准.

*A型传输光路不同于B型:Type A: 1 -> 2, 2 -> 3, 3 -> 4; Type B: 1 -> 2, 2 -> 3, 3 -> 4;4->1

封装尺寸：



订单信息：

PMCIR

端口

类型

波长

轴对齐

尾纤类型

光纤类型

长度

连接头



4=4

Port

A B

1064

1310

1550

F=Fast axis blocked

250=250um

bare fiber 900=900um

loose tube 3000=3mm

loose tube

5=Panda fiber

0.8= 0.8m

1=1m

NE=None FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC

XX=Other
