1X2偏振光合束器/分束器
1X2 偏振光合束器

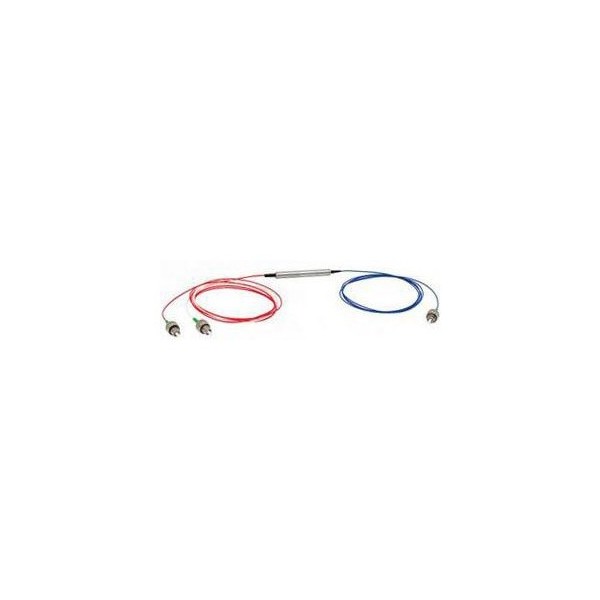

1X2 偏振光合束器/分束器 (PBC/PBS)
产品简介:偏振光合束器是将来自两根保偏光纤的偏振光束合波到一根单模光纤输出;偏振光束分束器将光束分成两个正交的偏振态输出到两根保偏光纤中。这种器件的一个重要应用领域是用来实现偏振态复用(解复用)从而增加光纤网络系统的通信容量。另外这种器件可以被用在光放大器中作为泵浦合波器使用,能够有效的对两束泵浦激光进行合波并且输入到一根单模光纤中,从而提高光放大器的饱和功率,降低放大器的偏振敏感性。
产品特点:
产品应用:
规格参数:
参数 |
P |
A |
P |
A |
|
波长 (nm) |
1310, 1450, 1480, 1550 |
1064,1040,1030 |
|||
工作中心波长 (nm) |
±40 |
±20 |
|||
典型插入损耗 (dB) |
0.40 |
0.50 |
0.60 |
0.70 |
|
插入损耗 (dB) |
≤0.60 |
≤0.70 |
≤0.80 |
≤0.90 |
|
消光比 (dB) (Only for PBS) |
≥22 |
≥20 |
≥22 |
≥20 |
|
方向性 (dB) |
≥50 |
||||
回波损耗 (dB) |
≥50 |
||||
可承受的功率 (mW) |
≤300 |
||||
光纤类型 |
端口 1 & 2 |
PM 1310&PM1550 Panda Fiber |
PM980 Panda Fiber |
||
端口 3 |
SMF-28e or PM1310&PM1550 Panda Fiber |
HI 1060 or PM 980 Panda Fiber |
|||
Ports Marking color(only for 250um bare fiber) |
Port2 :Black ,Other ports :Clear |
||||
Ports Marking color(only for devices with 900um loose tube ) |
900um Red loose tube for all ports; marking:port2:black. |
||||
工作温度 (°C) |
-5 ~ +70 |
||||
储存温度 (°C) |
-40 ~ +80 |
||||
尺寸 (mm) |
φ5.5 × L35(P1) (only for bare fiber or 900um loose tube) |
||||
L98XW14.5XH8.5(P6) (only for 3mm or 2mm cable) |
*以上参数都是不含连接头的数据。.
*加头损耗IL≤0.3db,RL≧5db,ER≧2db
*保偏光纤的慢轴方向与连接头定位键对准
封装尺寸
订单信息:
PBS PBC |
波长 |
等级 |
000 |
3端口光纤类型 |
尾纤类型 |
长度 |
连接头 |
|
1064=1064nm 1310=1310nm 1450=1450nm 1480=1480nm 1550=1550nm 1040=1040nm 1030=1030nm 1060=1060nm |
P=P grade A=A grade |
|
1=SMF-28e 2=HI 1060 3=PM Fiber, Slow Axis Align to Port 1 4=PM Fiber, Slow Axis Align 45° to Port 1 |
1=250um 裸光纤 2=900um松套管 3=3mm Cable 4=2mm Cable |
H=0.5m 8=0.8m 1=1.0m 5=1.5m A=1.2m B=0.75m |
0=None 1=FC/UPC 2=FC/APC 3=SC/APC 4=SC/UPC 6=LC/PC A=LC/UPC For port3,SC/UPC for port1&2 B=SC/UPC on input, SC/APC on outputs C=LC/UPC On input,SC/APC on outputs |
