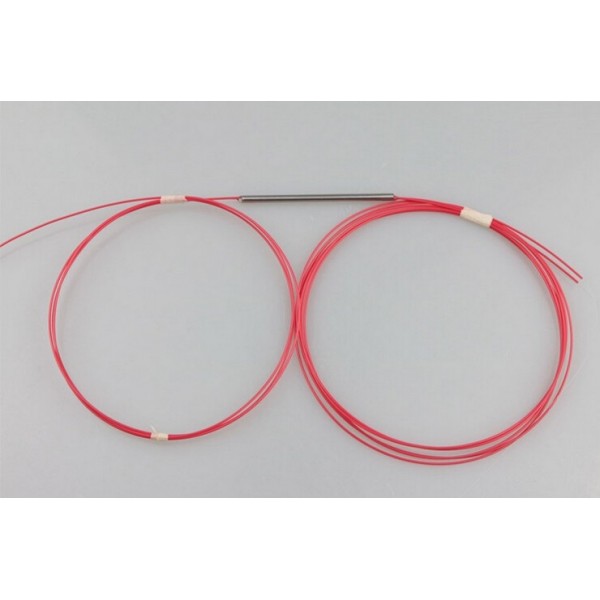

熔拉锥保偏波分复用耦合器

熔拉锥保偏波分复用耦合器

熔拉锥保偏波分复用耦合器

熔拉锥保偏波分复用耦合器

特点：

应用：

低插入损耗

高隔离和高电流

高稳定性和可靠性

光纤放大器

光纤激光器

规格参数

类型

参数

980/1550

1064/1550

980/1064

工作波长 (nm)

980 and 1550

1064 and 1550

980 and 1064

工作波长范围 (nm)

±10/15

±10/15

±5

插入损耗 (dB)

Pump Port

≤0.5

≤0.5

≤0.5

Signal Port

≤0.7

≤0.7

≤0.7

隔离度 (dB)

≥18

≥20

≥13

消光比(dB)

≥18

≥18

≥18

方向性 (dB)

≥55

工作温度 (℃)

-40 ~ +85

封装信息

Configuration

1x2 or 2x2

光纤长度

1m, others on request

光纤类型

PM 980

尾纤类型

250μm bare fiber

900μm loose tube

900μm/2mm/3mm loose tube

尺寸(mm)

φ3.0×54

φ3.0×70

90×16x9

*加头损耗IL≤0.3db，RL≧5db，ER≧2db

*默认的连接器键与慢轴对齐

封装尺寸：

熔拉锥保偏波分复用耦合器

订单信息：

PMWDM

波长

端口

尾纤类型

光纤类型

长度

连接头

封装

　

980/1550

1064/1550

980/1064

1x2

2x2

250=250um

bare fiber 900=900um

loose tube

3000=3mm

loose tube

5=Panda fiber

0.8= 0.8m

X:other

NE=None FA=FC/APC FC=FC/UPC SA=SC/APC

SC=SC/UPC

LC=LC/UPC

XX=Other

3x54

….
