在线起偏器 (850, 980, 1064, 1310, 1550nm)
在线起偏器 (850, 980, 1064, 1310, 1550nm)
在线起偏器 (850, 980, 1064, 1310, 1550nm)

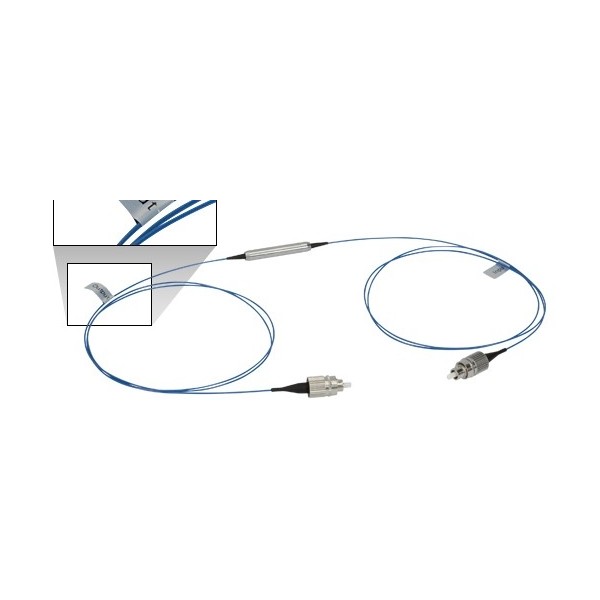

尖丰光电公司的嵌入式共轴偏振器设计用于通过线性偏振光,而阻隔非偏振(或随机偏振)光源的正交偏振。它们用来衰减正交偏振光,并具有最小23 dB的高消光比,取决于每个偏振器的规格(更多信息请查看规格标签)。它们还可以用来增强偏振信号的消光比。其中PM型光纤偏振器的偏振输出和2 mm窄插销都与光纤的慢轴对准。对于FC/APC接头版本,回波损耗比FC/PC版本要高,因为带角度的插芯将背反射最小化。
光纤共轴偏振器极其适合用于光纤网络和测量应用,包括偏振分析、偏振监测和控制、偏振模色散(PMD)监测和改善偏振消光比(PER)。它们极其适合用于保偏光纤放大器、光纤激光器和高速通信系统及仪器仪表应用。我们还提供PM跳线、PM尾纤激光二极管和PM激光光源,它们可以完美配合我们的光线偏振器。
产品特点:
产品应用:
规格参数:
类型 参数 |
数值 |
|||
中心波长 (nm) |
1310, 1550 |
1064 |
980 |
850 |
工作波长范围(nm) |
±50 |
±30 |
±10 |
±10 |
典型插入损耗 at 23℃ (dB) |
0.30 |
0.40 |
0.7 |
0.8 |
插入损耗 at 23℃ (dB) |
≤0.50 |
≤0.60 |
≤0.9 |
≤1.0 |
典型消光比 23℃ (dB) |
30 |
30 |
28 |
28 |
消光比 23℃ (dB) |
≥28 |
≥28 |
≥25 |
≥25 |
光纤类型 |
PM1310,PM1550 SMF-28e |
PM980 or HI1060 |
PM980 or HI1060 |
PM850 or HI780 |
回波损耗 (dB) |
≥50 |
≥50 |
≥50 |
≥50 |
功率负荷 (mW) |
≤300 |
≤100 |
≤100 |
≤100 |
工作温度 (℃) |
-5~+50 |
|||
储存温度 (℃) |
-40 ~ +80 |
|||
尺寸 (mm) |
φ5.5×L35 |
*加头损耗IL≤0.3db,RL≧5db,ER≧2db
*保偏光纤的慢轴方向与连接头定位键对准
封装尺寸
订单信息
ILP |
波长 |
尾纤类型 |
光纤类型 |
长度 |
连接头 |
|
850 980 1064 1310 1550 |
250=250um bare fiber 900=900um loose tube 3000=3mm loose tube |
1=PM -PM 2=SM- PM 3=SM-SM |
0.8= 0.8m |
NE=None FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC XX=Other |
